Nuova funzione Flexium – Tecnologia HMI TWG (Rettifica ingranaggi filettati)

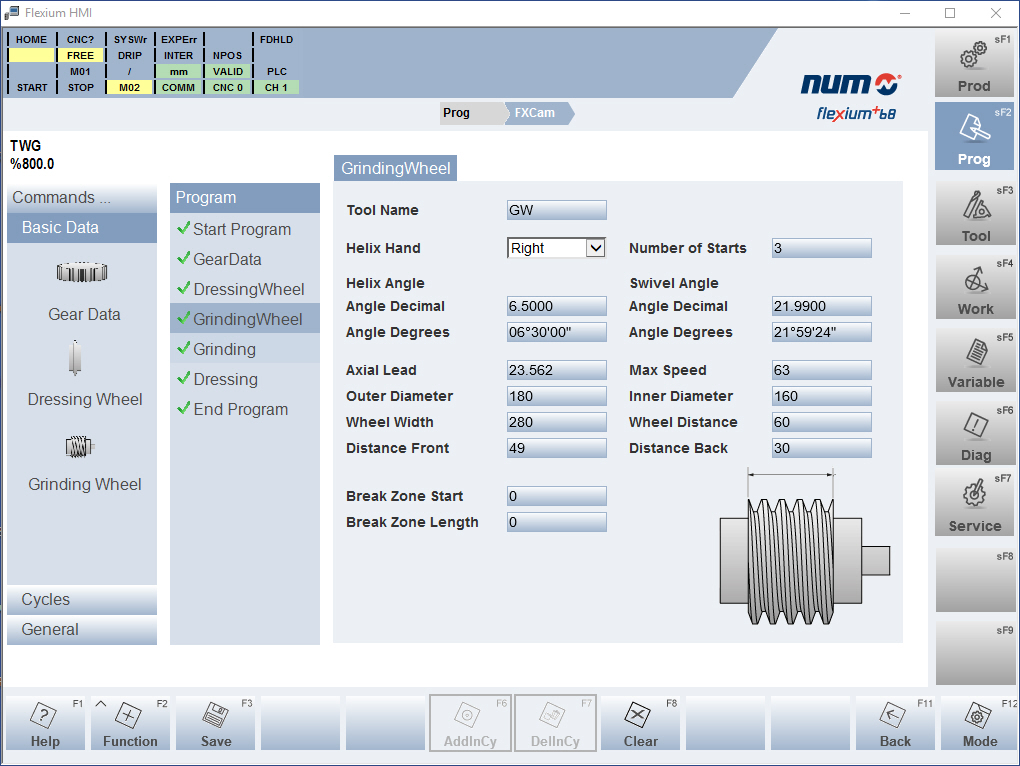

NUMgear HMI TWG (rettifica di mole filettate) fornisce l'interfaccia grafica utente per l'inserimento di tutti i dati necessari per ingranaggi, mole, ravvivatori e parametri di processo.

Questo strumento grafico consente di adattare l’arrotondamento del fianco utilizzando otto singoli punti lungo il fianco. La forma del fianco verrà quindi calcolata utilizzando la funzione spline per collegare i punti che sono stati modificati.

NUMgear TWG calcola in modo completamente automatico le passate di rettifica e l'avanzamento. NUMgear TWG calcola automaticamente i parametri delle passate di diamantatura. Offre la possibilità di modificare e regolare manualmente i valori calcolati. Sono inclusi tutti i cicli di rettifica e diamantatura degli ingranaggi. Una volta confermati i dati di processo, NUMgear TWG trasferisce automaticamente i dati generati al CN e il ciclo di rettifica degli ingranaggi può essere avviato semplicemente premendo il pulsante di avvio.

I dati dell'utensile e dell'ingranaggio vengono memorizzati in file di progetto. I file di progetto possono essere modificati e adattati per adattarsi alle modifiche del pezzo. I file di progetto costruiti su una sola macchina possono essere trasferiti su più macchine per produrre lo stesso ingranaggio.
