Safety

NUMSafe - l'architettura di sicurezza delle soluzioni hardware e software è inclusa di default nella tecnologia di automazione e sicurezza umana.

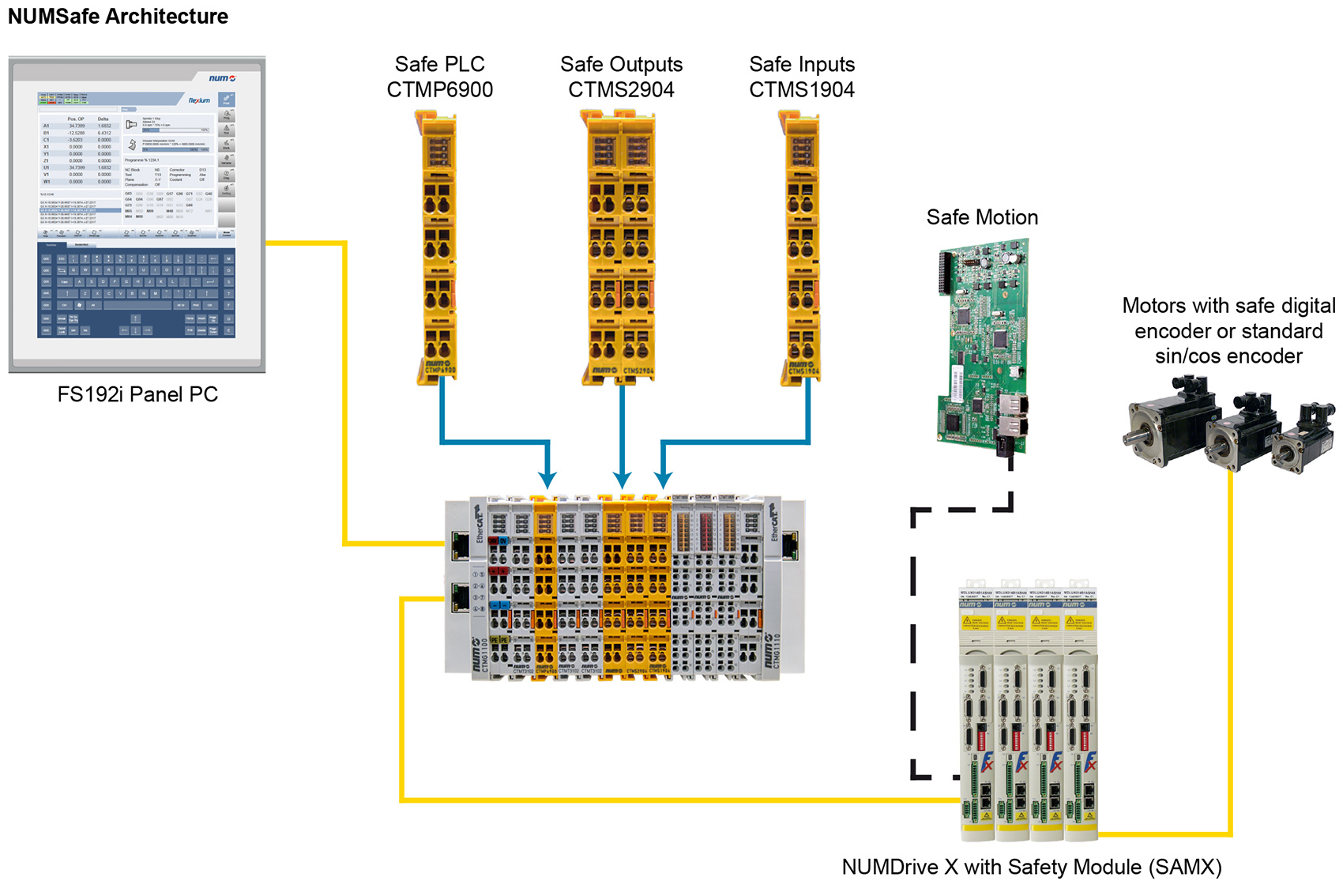

NUMSafe - l'architettura del sistema di sicurezza (per la sicurezza delle persone)

NUMSafe fornisce soluzioni hardware e software per implementare nel sistema CNC l’automazione standard e la tecnologia di sicurezza. Offre un’ampia serie di vantaggi in termini di modularità, flessibilità e riduzione del cablaggio. Sono inoltre possibili architetture flessibili con diversi componenti per la sicurezza.

Nel sistema di sicurezza sono integrati anche gli azionamenti NUM.

Le funzioni di sicurezza specifiche per i movimenti sono controllate rispettivamente nel NUMDrive X o nel NUM DrivePro, utilizzando l'unità SAMX di NUM. Tutte le informazioni sulla sicurezza vengono trasmesse tramite il collegamento EtherCAT standard e l’affidabilità dei dati viene garantita dall’implementazione del protocollo FSoE (Fail Safe over EtherCAT); il cablaggio è ridotto al minimo,  NUMSafe è conforme agli standard EN 13849-1 e EN61800-5-2 fino a PL e oppure SIL 3.

Uno speciale PLC di sicurezza monitora l'intera macchina. Le funzioni specifiche del movimento sono controllate dall'unità SAMX di NUM, integrata rispettivamente nel NUMDrive X o nel NUM DrivePro. Il modulo NUM-SAMX, responsabile per il controllo dei movimenti degli assi, supporta le seguenti funzioni di monitoraggio:

  • Safe Torque Off (STO)
  • Safe Operating Stop (SOS)
  • Safe Stop 1 (SS1)
  • Safe Stop 2 (SS2)
  • Safely-Limited Speed (SLS)
  • Safely-Limited Position (SLP)
