NUMROTO Draw

NUMROTO Draw per una documentazione uniforme e realistica del prodotto con ampie funzioni di esportazione.

NUMROTO è ampiamente utilizzato sul mercato. Milioni e milioni di set di dati di utensili vengono salvati in questi sistemi CNC. Adatto a utensili nuovi ed esistenti, NUMROTO Draw crea documentazione di prodotto chiara, realistica e di qualità uniforme. La documentazione viene generata quasi completamente in modo automatico, facendo risparmiare tempo e denaro.

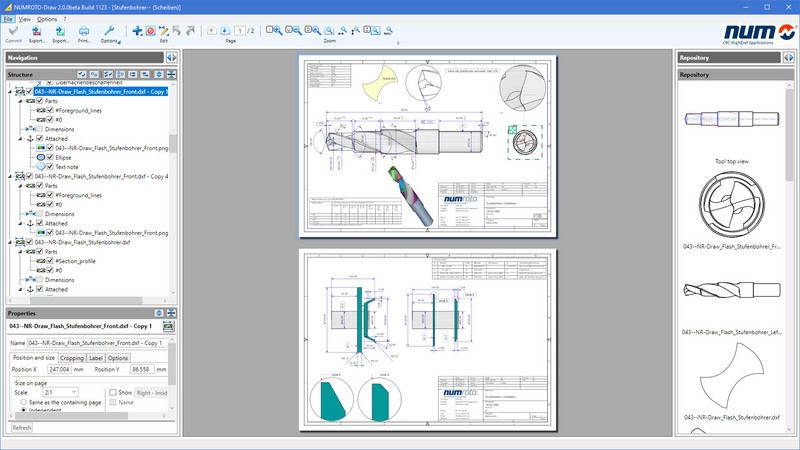

In NUMROTO Draw il profilo dell'utensile e l'intestazione del disegno vengono generati automaticamente. Per questo motivo, ha senso produrre disegni anche per piccole produzioni e operazioni di riaffilatura. Le funzionalità sono state considerevolmente estese e ora il software può essere utilizzato per utensili molto complessi con viste di taglio multiple. Questa documentazione di prodotto è perfetta, anche per clienti finali con standard elevati in termini di certificazione.

NUMROTO Draw genera le informazioni sul prodotto a partire dagli stessi dati utilizzati per la molatura dell'utensile.

NUMROTO Draw si avvale dell'intera infrastruttura di NUMROTO e può pertanto utilizzare qualsiasi vista dettagliata dalla simulazione 3D. Tutte le informazioni di formattazione vengono memorizzate nel database NUMROTO nel set di dati dell'utensile rilevante e quindi salvate nell'ambito della strategia di backup di NUMROTO.

Grazie a questa strategia, qualsiasi utente che ha utilizzato NUMROTO nel passato può utilizzare NUMROTO Draw con gli utensili esistenti senza troppi sforzi.

NUMROTO Draw può anche essere utilizzato da utenti che non eseguono la molatura. Poiché il processo di molatura è tenuto separato, l'immissione manuale eseguita in NUMROTO Draw non ha effetto sul programma di molatura né sui risultati della molatura.

Le dimensioni standard vengono generate automaticamente. Se necessario, gli utenti possono regolare le dimensioni a piacimento. Ad ogni dimensione è possibile assegnare informazioni aggiuntive quali unità e tolleranze, nonché attributi cromatici e di font. Intestazioni e dimensioni aggiuntive possono essere selezionate liberamente.

Gli utenti possono inoltre eseguire il layout del disegno in base alle loro preferenze. Possono progettare l'intestazione del documento, includendo ad esempio il logo aziendale, in base alle esigenze specifiche dei clienti. Tutti i campi possono essere modificati e la designazione dell'utensile può essere copiata direttamente dal database NUMROTO. Nel disegno è anche possibile inserire una tabella distinta con i parametri dell'utensile illustrato.

Per il documento è possibile scegliere tra il formato A4 o sovradimensionato, a seconda del tipo di stampante collegata al PC. È possibile configurare formati pagina definiti dall'utente.

Per un'ulteriore elaborazione in sistemi ERP o CAD, sono disponibili formati di esportazione come XPS, PDF e in futuro probabilmente anche DXF.

NUMROTO Draw è un software estremamente intuitivo. Anche gli utenti meno esperti possono facilmente trarre vantaggio dalle funzionalità di questo software. Il sistema può essere implementato in poche ore.
