Strumenti

I sistemi NUM dispongono di diversi tools di  sviluppo  per la programmazione del PLC, la parametrizzazione dell’ NCK o RTK e dei servoazionamenti e anche SDK (per NUMpass e Flexium HMI) nonché tools per la gestione del bus di campo e NUMSmartBackup.

Strumenti software CNC completi

NUM offre svariati strumenti per lo sviluppo, la parametrizzazione, la messa in servizio e la manutenzione: Per i modelli Flexium, Flexium+ e FlexiumPro tutti gli strumenti software sono stati combinati in uno strumento unico:

Flexium Tools

I tools di sviluppo Flexium fanno parte della Flexium Suite e includono tutte le funzioni necessarie per  la programmazione e la messa in servizio della macchina. I tools di sviluppo Flexium consentono di programmare, configurare e ottimizzare tutti i componenti di sistema in un unico ambiente:

  • PLC
  • PLC sicuro
  • Flexium CNC
  • Servoazionamenti e motori
  • Sensori
  • Gateway EtherCAT e CANopen con un set che include I/O e terminali logici

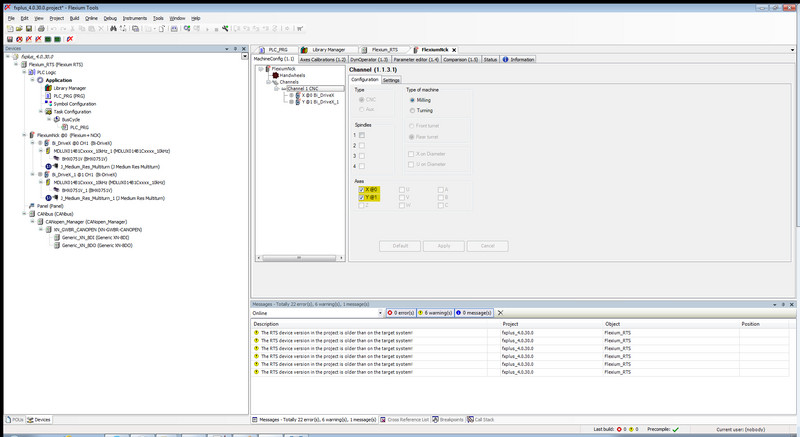

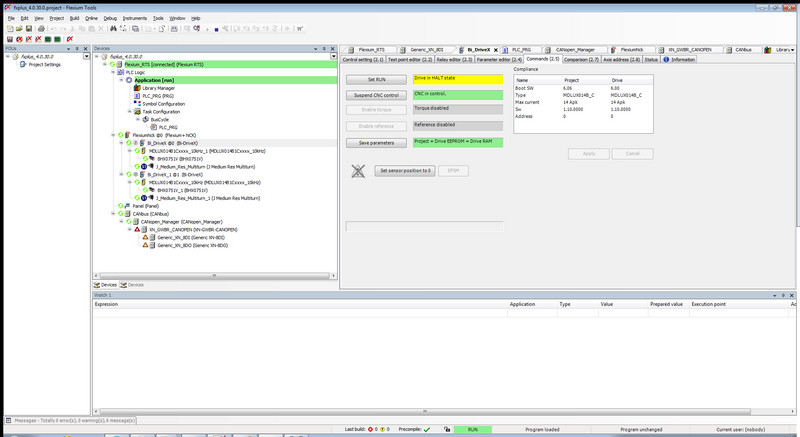

Uso semplice

La struttura del menu del Flexium Tools offre una panoramica perfetta dell'intero sistema. La navigazione del dispositivo è semplice e chiara, e permette di accedere agevolmente a tutte le funzioni per una rapida modifica delle regolazioni.

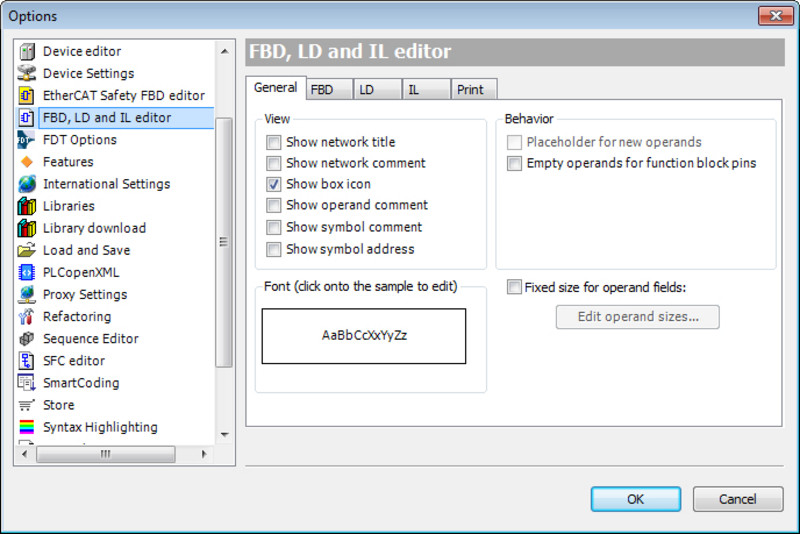

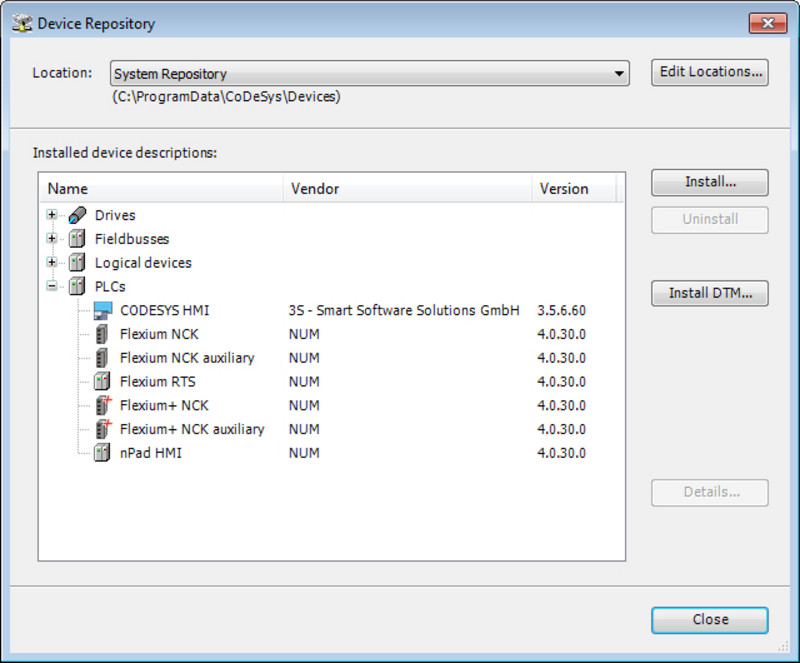

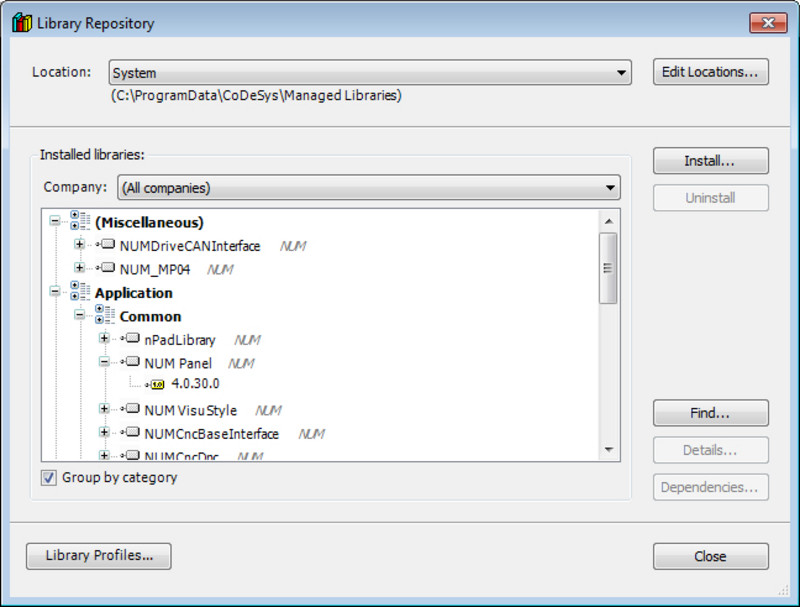

Utilizzo del progetto

Ogni progetto è sviluppato tramite un unico tool (Flexium Tool) di semplice utilizzo . I dispositivi utilizzati vengono registrati nella struttura del programma e permettono così una panoramica rapida di tutti i componenti utilizzati nel sistema . I programmi PLC sono anch’essi  parte del progetto.Parti di programma ricorrenti possono essere definite come funzioni.  Tali funzioni possono essere compilate per la protezione della proprietà intellettuale. Progetti completi, incluse funzioni, e codici sorgente possono essere archiviati e ripristinati in qualsiasi momento.

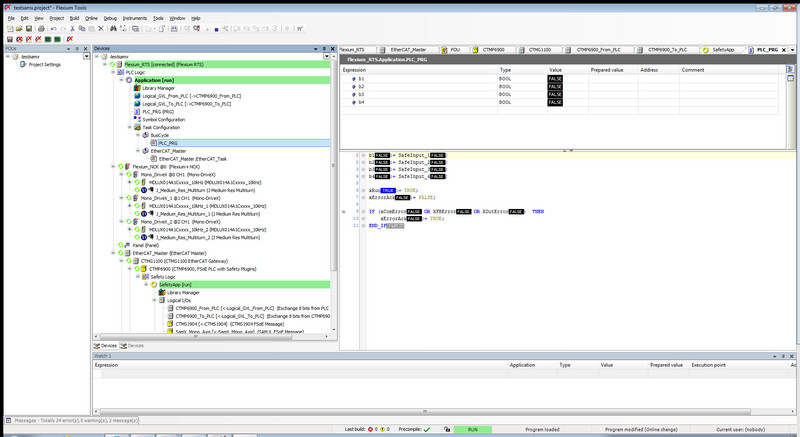

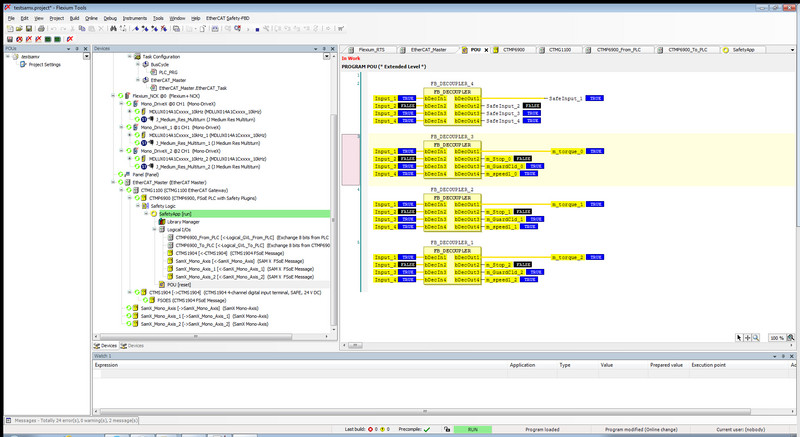

Programmazione sistema PLC

Il PLC del sistema Flexium  è programmato secondo lo standard IEC 61131-3 e supporta diversi ambienti di programmazione grafici e testuali:

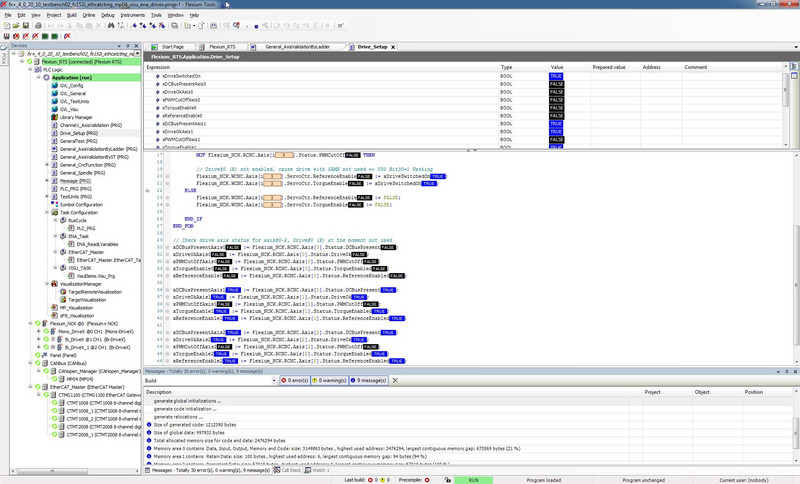

  • Testo strutturato (ST)
  • Diagramma funzionale sequenziale (SFC)
  • Diagramma funzionale continuo (CFC)
  • Diagramma a blocchi funzione (FBD)

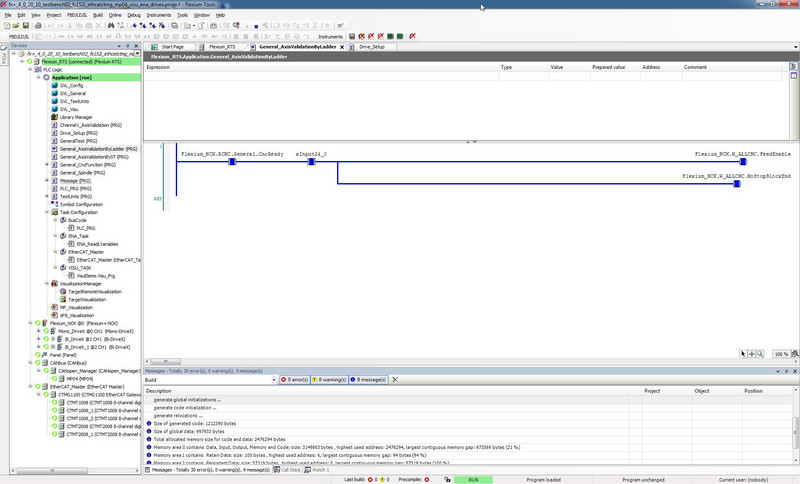

  • Linguaggio Ladder (LD)
  • Lista sequenziale di istruzioni (IL)

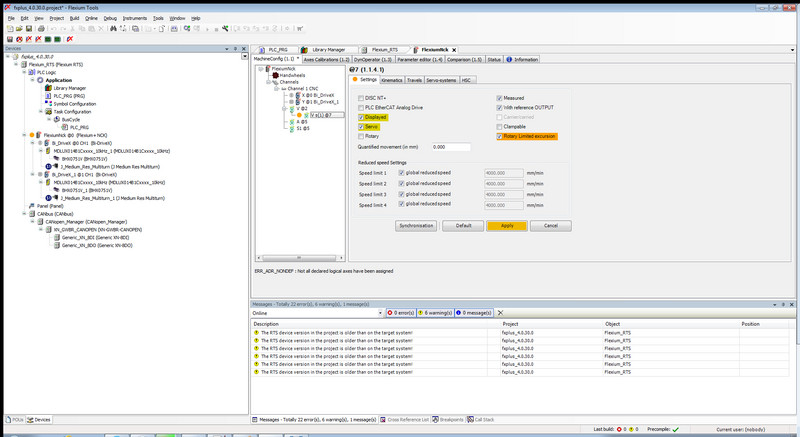

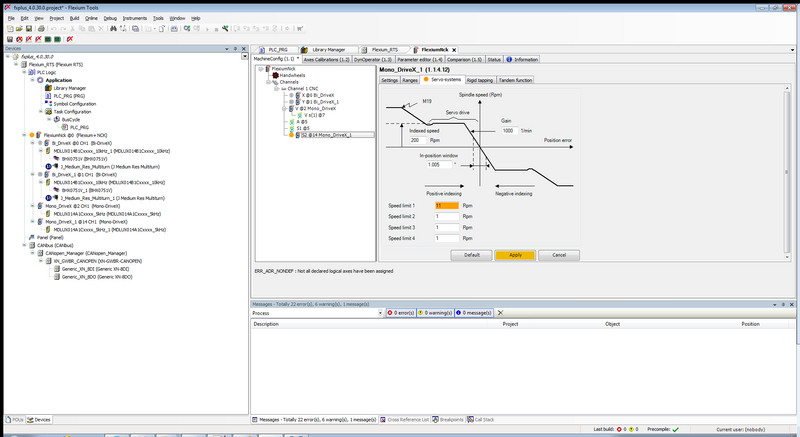

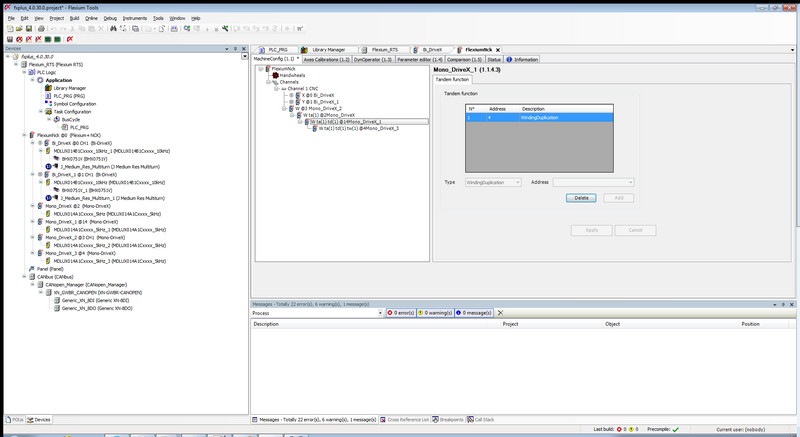

Parametrizzazione di Flexium CNC

Editor specializzati per l'assegnazione degli assi ai canali, la loro configurazione e calibrazione, nonché la definizione dei valori di controllo assicurano un uso semplice e una migliore panoramica durante la programmazione.

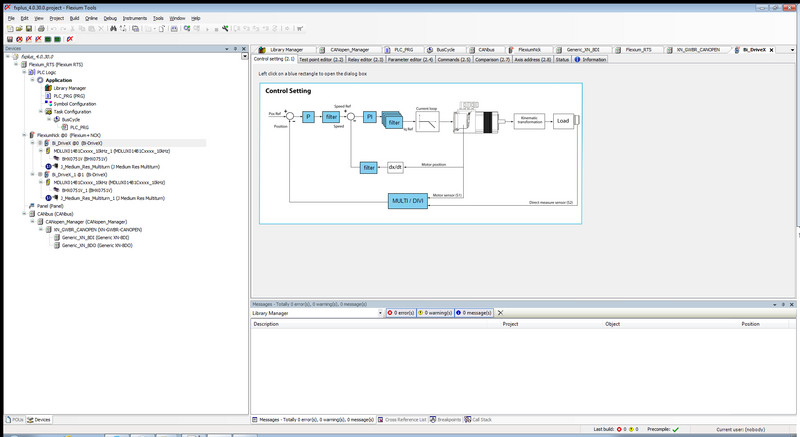

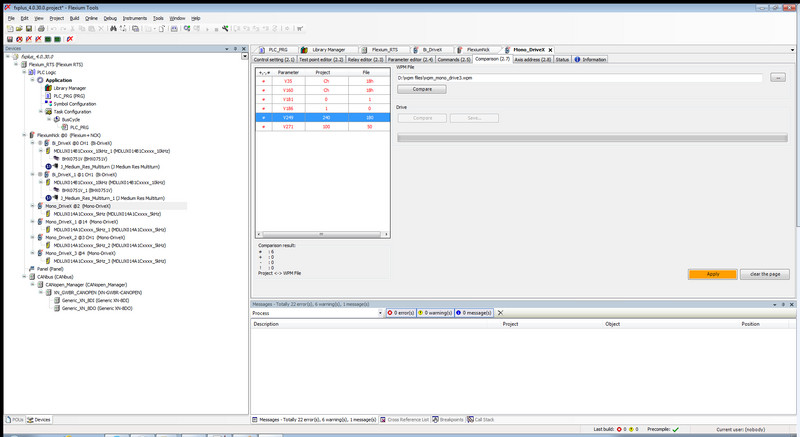

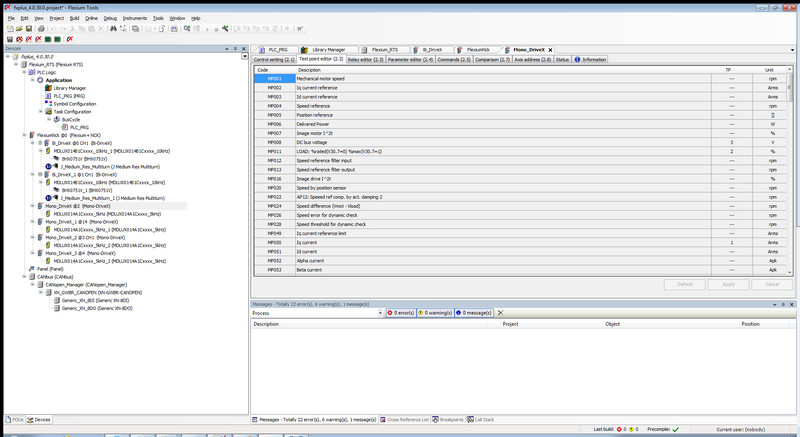

Parametrizzazione dei servoazionamenti

Nella struttura del menu di Flexium Tools per tutti i servoazionamenti del sistema Flexium e Flexium+ l'individuazione e l'accesso risultano semplici. Per l'impostazione del regolatore e del filtro segnale sono disponibili editor grafici specializzati.

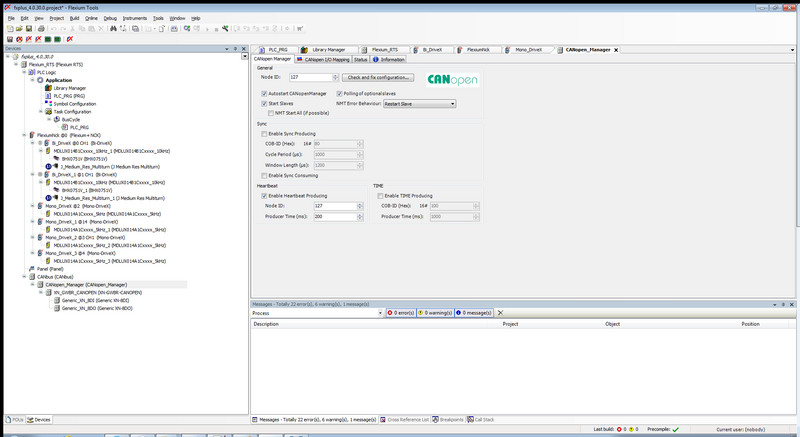

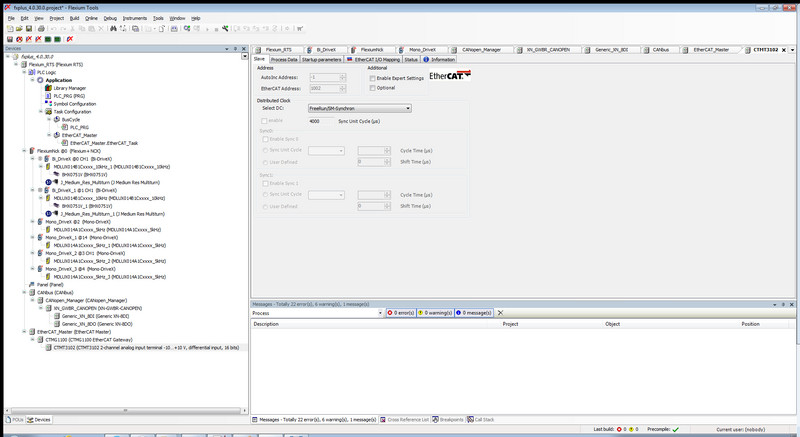

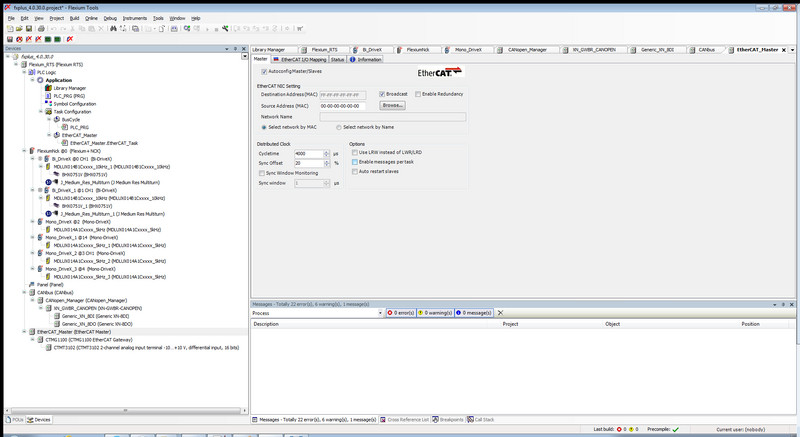

Bus di campo

Ogni apparecchio compatibile con CANopen e/o EtherCAT può essere collegato al  sistema CNC NUM impiegando il file EDS/ESI/XML fornito con l'apparecchio stesso. NUM offre tuttavia una gamma completa dei moduli I/O e un pannello di comando macchina basati sulla tecnologia EtherCAT. NUM offre pannelli macchine, e azionamenti per assi ausiliari e altri dispositivi che possono essere integrati in modo semplice anche sul bus di campo CANopen.

Strumenti

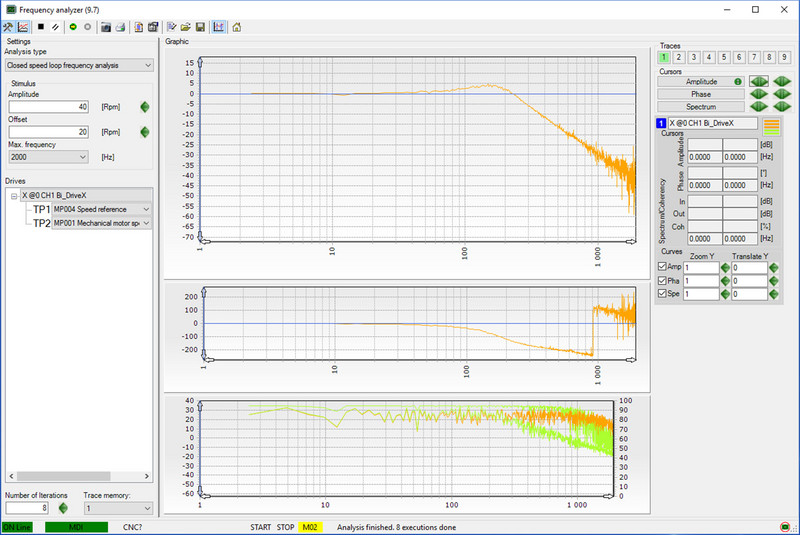

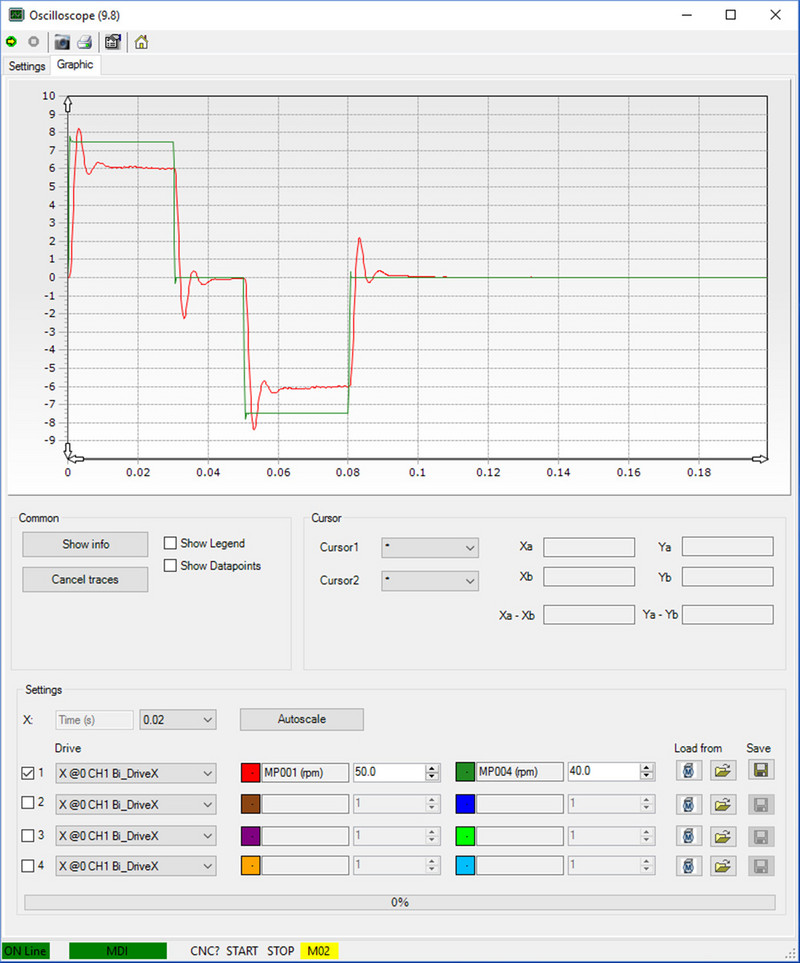

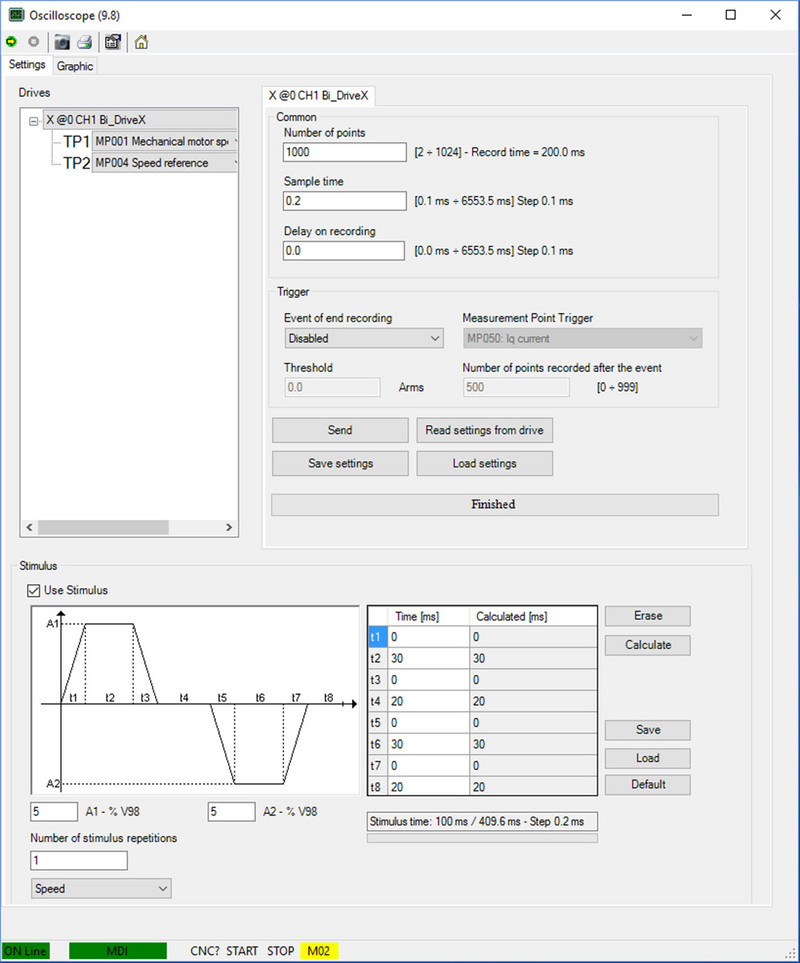

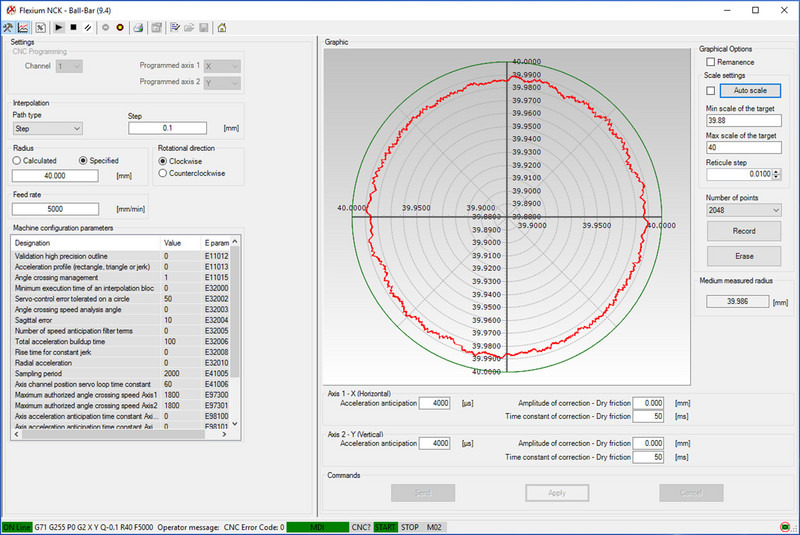

Per una semplice messa in servizio è disponibile un'ampia gamma di strumenti: analizzatori di frequenza, analisi ball bar, precisione dei margini, oscilloscopio ecc.

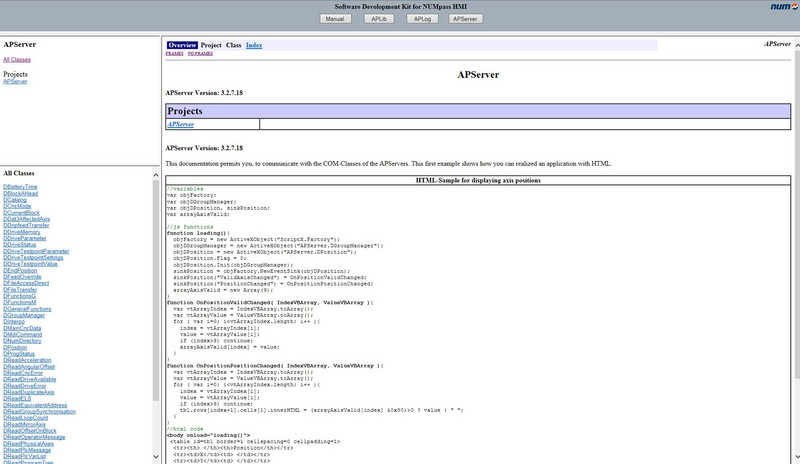

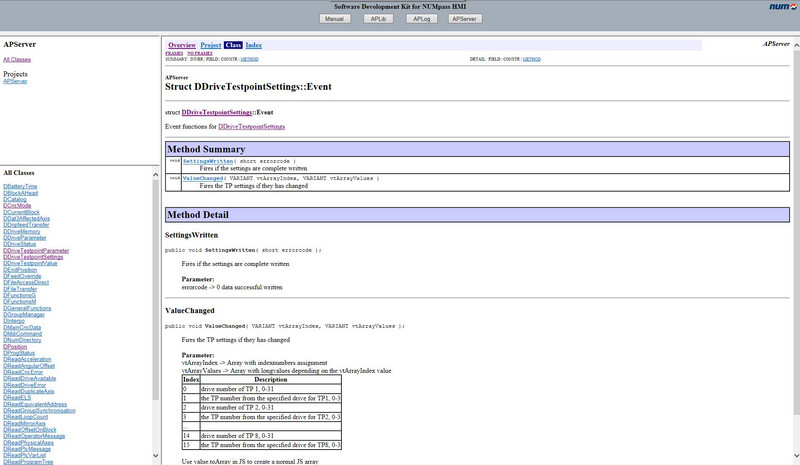

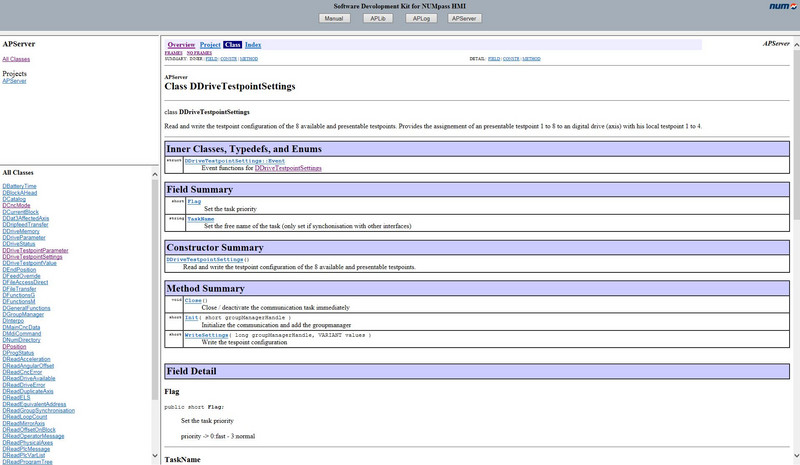

SDK per NUMpass HMI

Kit di sviluppo software per personalizzare l'interfaccia operatore NUMpass HMI per Axium Power e per Num Power anche mediante linguaggio HTML e Java Script.

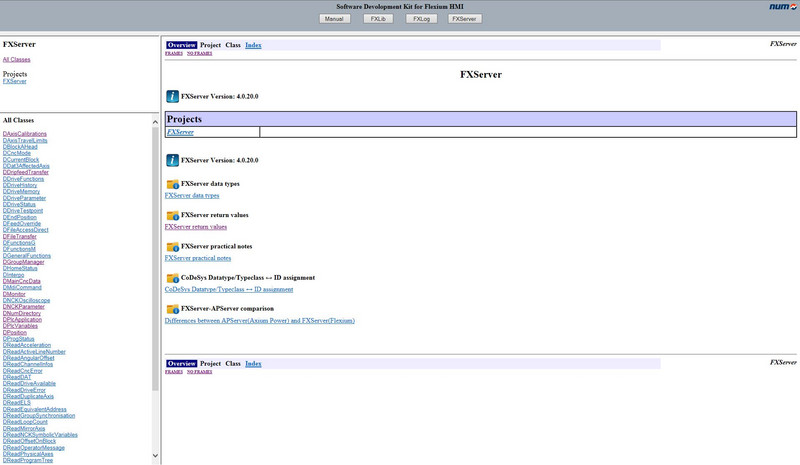

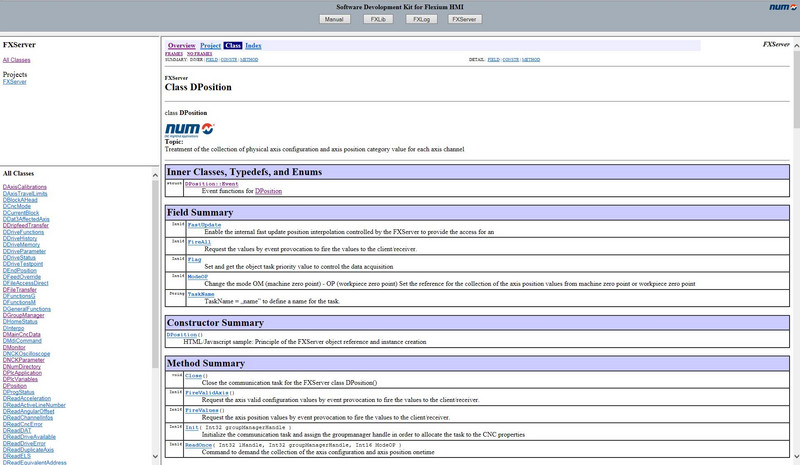

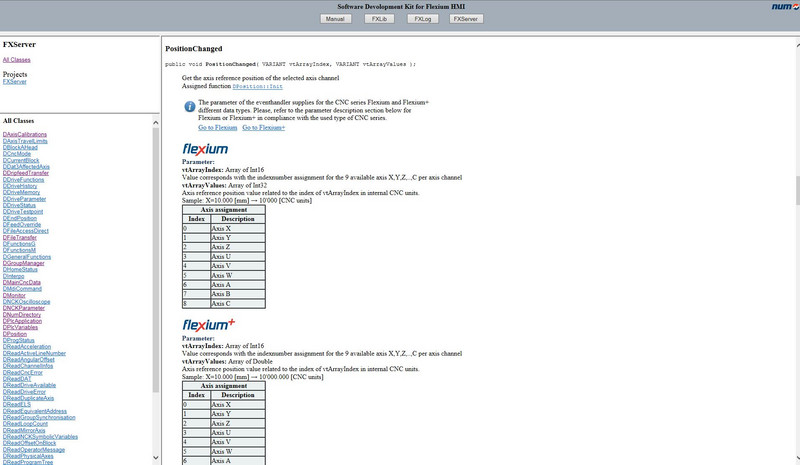

SDK per Flexium HMI

Kit di sviluppo software per personalizzare l'interfaccia operatore Flexium HMI per Flexium e Flexium+ anche mediante linguaggio HTML e Java Script.

SDK per FlexiumPro HMI

Kit di sviluppo software per l'estensione indipendente dell'interfaccia utente di FlexiumPro. Consente di programmare pagine proprie o di modificare quelle esistenti utilizzando C# e WPF.

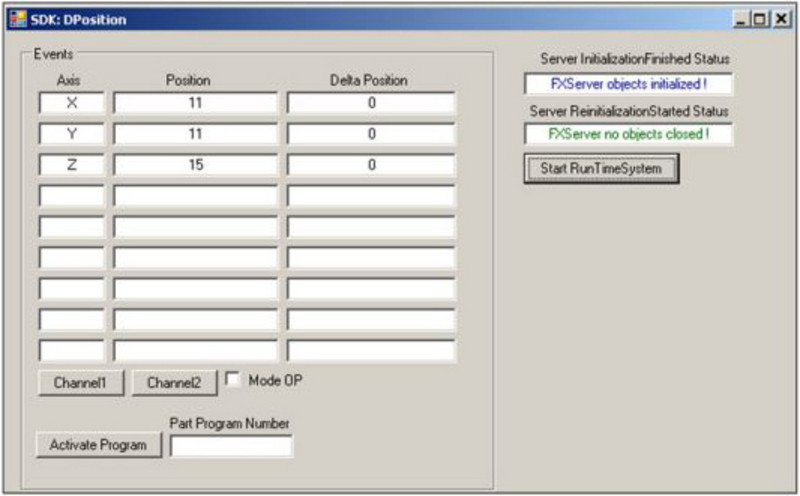

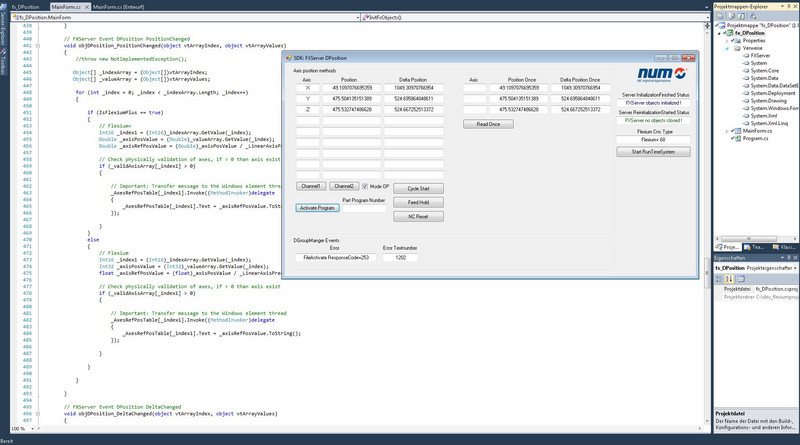

SDK per la comunicazione con il CNC

Kit di sviluppo software per la comunicazione tra un Axium Power / Num Power o un Flexium / Flexium+ / FlexiumPro e un PC. Permette la realizzazione di interfacce operatore, la raccolta di dati aziendali ecc. per mezzo dei linguaggi di programmazione Object Oriented.

NUMSmartBackup

NUMSmartBackup è la soluzione di Backup & Recovery semplice e rapida per le interfacce operatore PC della serie Flexium e Flexium+. Con questo software è possibile creare immagini delle singole partizioni o dei backup dei dati completi delle interfacce operatore PC direttamente sulla chiave USB NUMSmartBackup tramite una semplice installazione.
