Soluzione CNC avanzato accelera produzione di parti di costruzione in legno

Graf-Holztechnik GmbH unisce le proprie abilità artigianali e le proprie competenze di progettazione nella lavorazione del legno alle tecnologie CNC all’avanguardia di NUM, che migliorano considerevolmente l’efficienza produttiva. Questo miglioramento è stato reso possibile dal centro di lavorazione CNC HAGEwood equipaggiato di un sistema CNC Flexium fornito da NUM.

Il legno è un materiale affascinante, sostenibile ed ecocompatibile, dall’aspetto attraente, che offre una vasta gamma di vantaggi. Graf-Holztechnik, il cui stabilimento di produzione all’avanguardia è situato nel distretto forestale di Horn, sviluppa soluzioni in legno convenienti e creative che spaziano dalla carpenteria convenzionale a progetti di ristrutturazione, fino ad ambiziose opere di progettazione per l’edilizia strutturale con tempi di costruzione ridotti (ad esempio la piattaforma di osservazione Fossil World di Stetten). Dalla progettazione alla produzione e all’assemblaggio in loco, ogni operazione viene svolta autonomamente da dipendenti qualificati per mezzo delle più avanzate tecnologie informatiche.

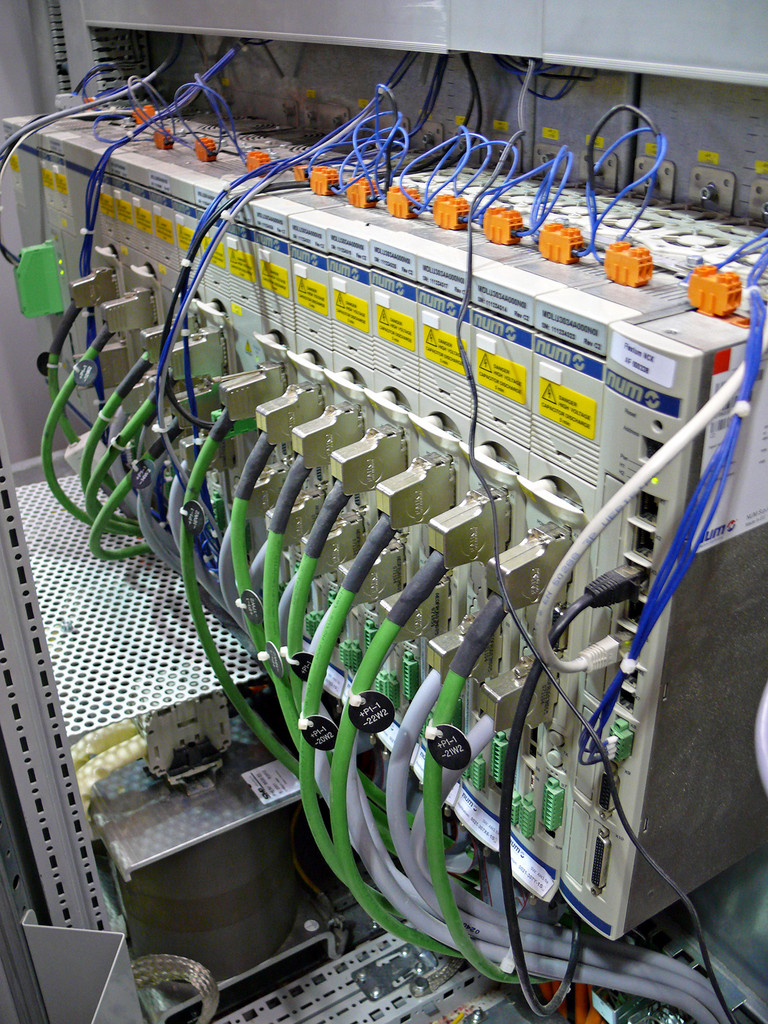

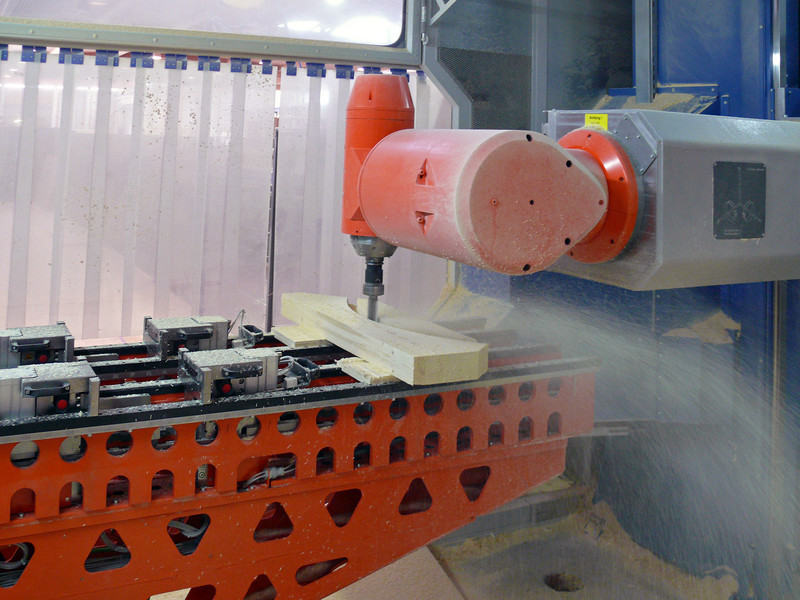

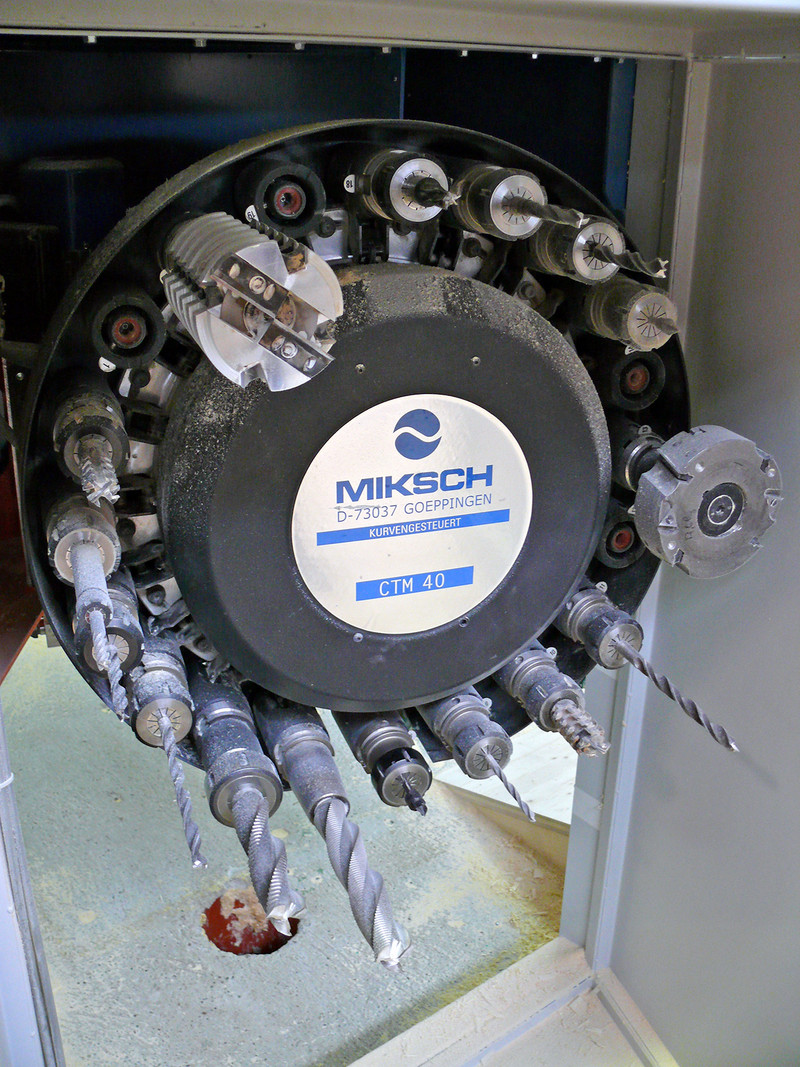

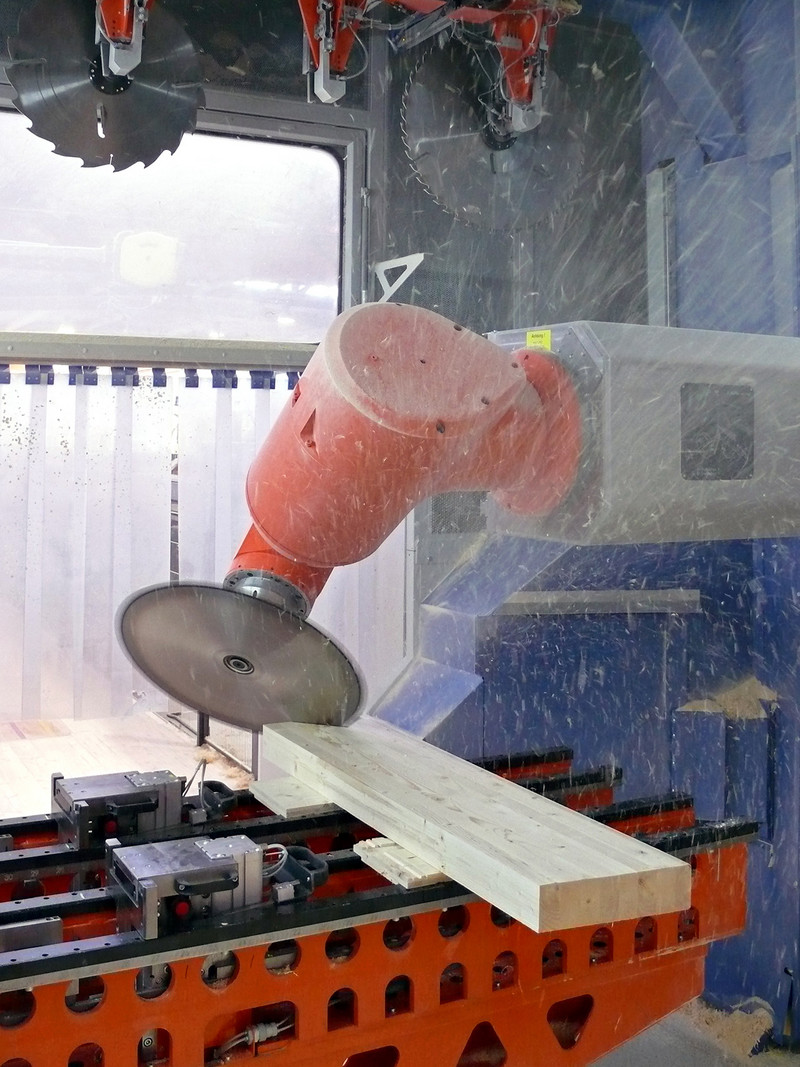

I componenti vengono progettati in tre dimensioni mediante un sistema CAD da cui vengono ricavate le informazioni per la lavorazione in macchina, i dati sono quindi elaborati in modo completamente automatico sulla macchina controllata tramite CNC. Graf-Holztechnik dispone di due centri di lavorazione CNC e di un sistema di produzione CNC per sistemi composti. Il sistema più recente è il centro di lavorazione CNC HAGEwood, messo in opera con successo lo scorso anno. Questo sistema è dotato di un CNC Flexium 68 fornito da NUM e presenta 10 assi, interpolazione di 5 assi ed RTCP. Gli assi X possono essere utilizzati in configurazione master-slave o singolarmente. Al fine di evitare la collisione tra gli assi X durante l’utilizzo in modalità singola, viene attivato uno speciale sistema di monitoraggio anti-collisione. Il cuore del sistema è una testa di fresatura a due assi con rotazione senza fine in grado di lavorare il pezzo da ogni lato. Il mandrino IBAG da 22 kW raffreddato a liquido è in grado di portare l’utensile fino a 12.000 giri/min. La testa di fresatura preleva automaticamente i 24 utensili disponibili nel magazzino. Un porta-utensili a tamburo a 20 posti Miksch per utensili di foratura e fresatura e uno speciale porta-utensili superiore lineare a 4 posti per lame circolari con un diametro fino a 800 millimetri garantiscono la flessibilità del sistema.

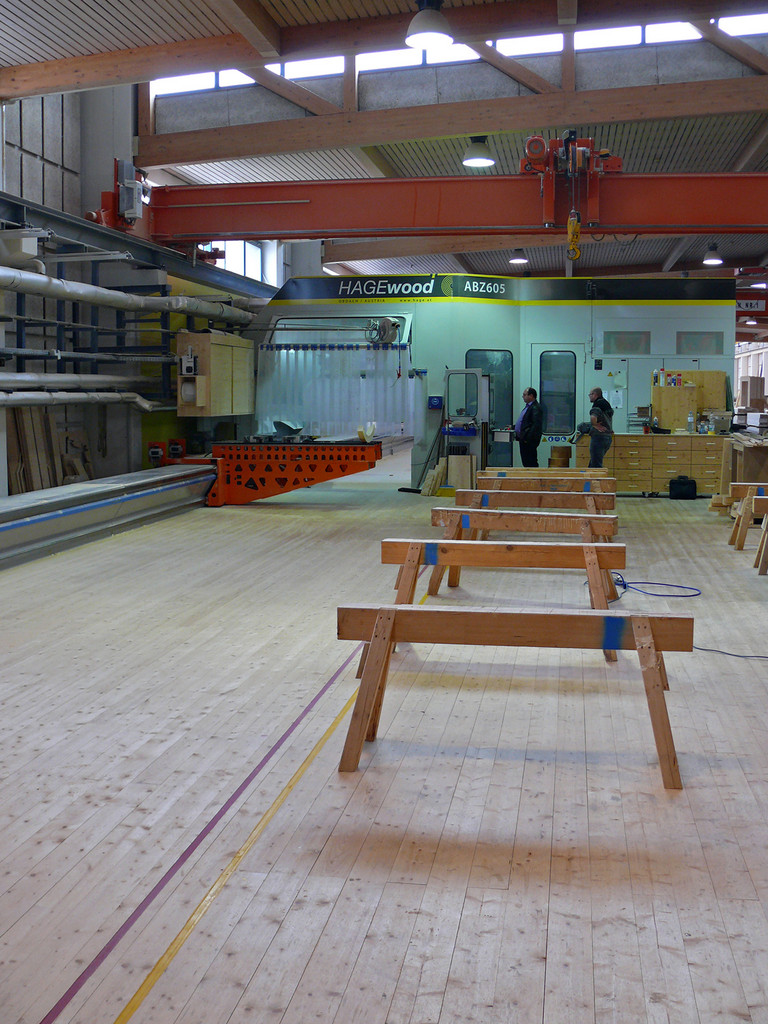

HAGEwood può lavorare pezzi fino a 25 metri di lunghezza, 2,70 metri di larghezza e 90 centimetri di altezza con un peso complessivo di 9 tonnellate. A seconda delle dimensioni, i pezzi vengono fissati su un massimo di 6 supporti, dotati di un sistema pneumatico di bloccaggio rapido. Questo sistema di bloccaggio rapido è regolabile in larghezza e in altezza. I 6 supporti sono disposti in modo asimmetrico e pertanto possono essere uniti completamente. Il sistema di bloccaggio rapido è comandato tramite il pannello di controllo del CNC. È possibile bloccare contemporaneamente sui supporti 6 pezzi lunghi e 4 pezzi più piccoli. Le coordinate di ogni pezzo sono calcolate singolarmente nel CNC per mezzo di 4 barriere laser.

La lavorazione di precisione del legno è estremamente importante per i grandi progetti di carpenteria di cui Graf-Holztechnik GmbH si occupa normalmente. L’elevato livello di rigidità e il peso della macchina di 30 tonnellate si traducono in un livello di precisione al decimo di millimetro. Questa  precisione non è comune nel settore della falegnameria. HAGEwood offre a Graf-Holztechnik GmbH diversi vantaggi, primo fra tutti il risparmio di tempo. Dal momento che i pezzi possono ora essere lavorati da tutti e 6 i lati, non è più necessario riposizionarli durante la produzione. Ciò rappresenta un enorme vantaggio ed elimina molte possibilità di errore. L’eccezionale potenza del mandrino e le alte velocità di avanzamento, fino a 80 metri al minuto per gli assi X e fino a 40 metri al minuto per gli assi Y e Z, consentono un livello estremamente elevato di produttività. La costruzione modulare rende l’impostazione del sistema notevolmente flessibile. Questa modularità è completamente supportata dal sistema CNC flessibile. Oltre alla flessibilità, un altro fattore chiave del sistema è la semplicità di manutenzione. Ad esempio, il mandrino di fresatura è agevolmente accessibile da tutti i lati. Infine, è stata dedicata una particolare attenzione al controllo del sistema da parte degli operatori. Per una maggiore semplicità d’uso, il sistema può essere controllato direttamente tramite un pannello touchscreen o da un PC.

La perfetta cooperazione tra il cliente Graf-Holztechnik GmbH, il produttore della macchina HAGE e il produttore del sistema CNC NUM ha consentito di produrre un macchina di lavorazione del legno CNC ad alta precisione ed estremamente economica.

(Settembre 2013)
