Conquistare nuovi mercati con il moderno centro di lavorazione barre a 5 assi
elumatec AG è leader mondiale nella produzione di macchine per la lavorazione di profili in alluminio, plastica e acciaio. Con un’ampia gamma di prodotti, l’azienda copre l’intera gamma di utilizzatori, dai piccoli artigiani ai trasformatori di profili industriali. I concetti di macchine su misura e modulari consentono soluzioni industriali flessibili e personalizzate per tutti i gruppi di clienti in qualsiasi momento. L’azienda, con sede a Mühlacker, in Svevia (tra Karlsruhe e Stoccarda, Germania), è stata fondata nel 1928, ha filiali e rivenditori in più di 50 paesi e, con oltre 700 dipendenti in tutto il mondo, ha generato un fatturato consolidato di oltre 130 milioni di euro nel 2018.
elumatec si è fatta un nome con un’ampia gamma di macchine per le piccole e medie imprese commerciali, come centri di lavoro più piccoli per barre, seghe circolari, presse per giunzioni angolari, fresatrici e centri di lavoro a 4 assi. Il fondamento del successo dell’azienda è stato posto negli anni ‘60, quando l’azienda ha iniziato a dedicarsi costantemente alla lavorazione dei profili di un’ampia gamma di materiali.
Nel 2006 elumatec ha lanciato il centro di lavorazione delle barre SBZ 151 per la lavorazione flessibile ed efficiente di profili in alluminio e profili in acciaio a parete sottile. Con esso, l’azienda si avventura per la prima volta anche nel settore delle macchine per aziende industriali - e ottiene subito un enorme successo! Oggi i centri di lavorazione sono utilizzati per la costruzione di finestre, facciate, treni, ferrovie di montagna, carrozzerie di automobili, alberi di navi, sovrastrutture di camion, motociclette, luci, pali da calcio, mobili per ufficio, ecc. Sono anche utilizzati nella produzione di materiali per edifici iconici come il Louvre ad Abu Dhabi e l’edificio più alto della Corea del Sud, la Lotte World Tower (con i suoi 555 metri di altezza è attualmente al quinto posto nella classifica mondiale degli edifici più alti). Entrambi gli edifici incorporano materiale prodotto su macchine SBZ 151 che utilizzano il controllo Flexium+ di NUM.
La collaborazione tra elumatec e NUM è iniziata nel 2002, quando è stata sviluppata una macchina prototipo. I componenti di diversi produttori sono stati confrontati e analizzati per un periodo di circa un anno. Alla fine “nessun altro controllore ha raggiunto prestazioni migliori del controllore Axium di NUM”, afferma Oliver Guigas, sviluppatore software di elumatec AG. Il requisito per un tale tipo di macchina era richiesto dai clienti del mercato, che desideravano un sistema di controllo conosciuto a livello internazionale.
Nel frattempo, il centro di lavorazione delle barre è stato ulteriormente sviluppato e aggiornato sia dal punto di vista meccanico che della tecnologia di controllo. Il Flexium+ 68 ha sostituito un sistema Axium nel 2015 ed è ora il controllore esclusivo per questo tipo di macchina. Secondo Stefan Schweikert, responsabile della progettazione elettrica di elumatec AG, “Flexium+ e il sistema di sicurezza integrato ci offrono qualcosa come un ‘punto di forza unico’ - possiamo utilizzare efficacemente molte delle caratteristiche offerte dal sistema di controllo.”
Safe CAM (safe camme), ad esempio, è una funzione di sicurezza all’interno del sistema di controllo. Questo elimina la necessità di sensori esterni e consente di definire aree di lavoro sicure. Nell’SBZ 151, in combinazione con l’SLS (safe, a velocità ridotta), è possibile ottenere un netto aumento dell’efficienza grazie alla lavorazione e al carico simultanei. Grazie all’apertura del sistema di controllo NUM, anche le esigenze specifiche del cliente possono essere implementate molto rapidamente. Grazie al trasferimento di funzioni precedentemente implementate con l’hardware nel software, è possibile ottenere un elevato grado di flessibilità grazie alla programmazione modulare.
“Grazie ai motori ‘Single Cable’, i costi di cablaggio sono molto più bassi rispetto al passato. Si è trattato di un “salto di qualità”, che consente di risparmiare tempo e denaro”, aggiunge Werner Münsinger, progettista elettrico di elumatec AG. I motori ‘Single Cable‘ hanno anche permesso di ridurre la suscettibilità ai guasti rispetto alle versioni precedenti. “Riunioni tecniche svolte regolarmente garantiscono anche la sincronizzazione di elumatec e NUM. Gli argomenti sono sempre molto ben preparati, il che si traduce in una soluzione di alta qualità e competente per la ricerca dei risultati di elumatec”, aggiunge Felix Schlachter, responsabile dello sviluppo software di elumatec AG.
SBZ 151 Edition 90
Il centro di lavorazione barre SBZ 151 a 5 assi è stato rielaborato in occasione del 90° anniversario di elumatec ed è ora disponibile come ‘Edition 90’. Questa macchina è caratterizzata da morse ridisegnate, da una nuova generazione di computer, da una tecnologia di controllo e regolazione ottimizzata e da funzioni di sicurezza certificate e integrate nell’azionamento ed è controllata da un sistema CNC Flexium+ 68 di NUM.
L’SBZ 151 Edition 90 può essere ordinata di serie con le seguenti lunghezze di lavorazione:
- 6.0 m
- 7.3 m
- 9.0 m
- 10.3 m
- 12.0 m
- 13.3 m
- 15.0 m
- 16.3 m
Su richiesta sono possibili versioni più lunghe grazie al concetto modulare.
- Le lunghezze di lavorazione di cui sopra corrispondono al percorso di traslazione dell’asse X, con una velocità massima di traslazione di 66 m/min.
- La precisione di posizionamento degli assi X, Y e Z è di +/- 0,1 mm/m, quella degli assi A e C di +/- 0,1°.
- Velocità massima del mandrino: 24.000 1/min
- Potenza mandrino: 20 kW S1
- Cambio utensili a destra: 20 posti utensile (13 standard e 7 utensili speciali).
- Cambio utensili a sinistra: una lama con diametro 500 mm (400 mm opzionale).
- Diametro massimo della fresa: 100 mm
- Posizionamento autonomo delle morse con sistema di misura assoluto.
- Due zone di lavorazione separate consentono di lavorare in modalità “pendolare”. Protezione di accesso con recinzioni di sicurezza e barriere fotoelettriche.
- Funzioni di sicurezza certificate e integrate nel servoazionamento
- STO: Safe Torque Off
- SS2: Safe Stop 2
- SLS: Safely Limited Speed
- SCA: Safe CAMs
eluCloud Industry 4.0 Applicazione
Con eluCloud, elumatec offre una soluzione Industry 4.0 che fornisce all’utente una grande quantità di dati macchina e di produzione in tempo reale. “Soprattutto sul nostro SBZ 151, che supporta completamente eluCloud, la soluzione è molto richiesta e al passo con i tempi”, afferma Felix Schlachter. I vantaggi sono evidenti: in qualsiasi momento e teoricamente da qualsiasi luogo è possibile vedere cosa sta succedendo in produzione o cosa è successo in produzione - ad esempio in un certo turno - grazie a report personalizzabili individualmente. Ai supervisori dei turni piace utilizzare frequentemente l’applicazione. Il signor Schlachter aggiunge: “Riceviamo sempre più spesso richieste da parte dell’industria per l’acquisizione dei dati delle macchine, comprese caratteristiche come i tempi di funzionamento dei mandrini, il monitoraggio dell’utilizzo della capacità produttiva, nonché i tempi di attività e di fermo macchina.”
La GUI (interfaccia grafica utente) ha un aspetto molto moderno, è modulare e può essere utilizzata in modo intuitivo. I report possono essere compilati in base alle esigenze individuali utilizzando semplici azioni di drag & drop. I modelli predefiniti di Excel possono essere importati nello strumento di reporting tramite una funzione di importazione. Un filtro può essere utilizzato per limitare la raccolta dati, ad esempio ad uno specifico turno, macchina o giorno della settimana.
EluCloud è la soluzione comune di elumatec ed elusoft (società affiliata con sede a Dettenhausen, Baden-Württemberg) per l’acquisizione e l’analisi dei dati delle macchine.

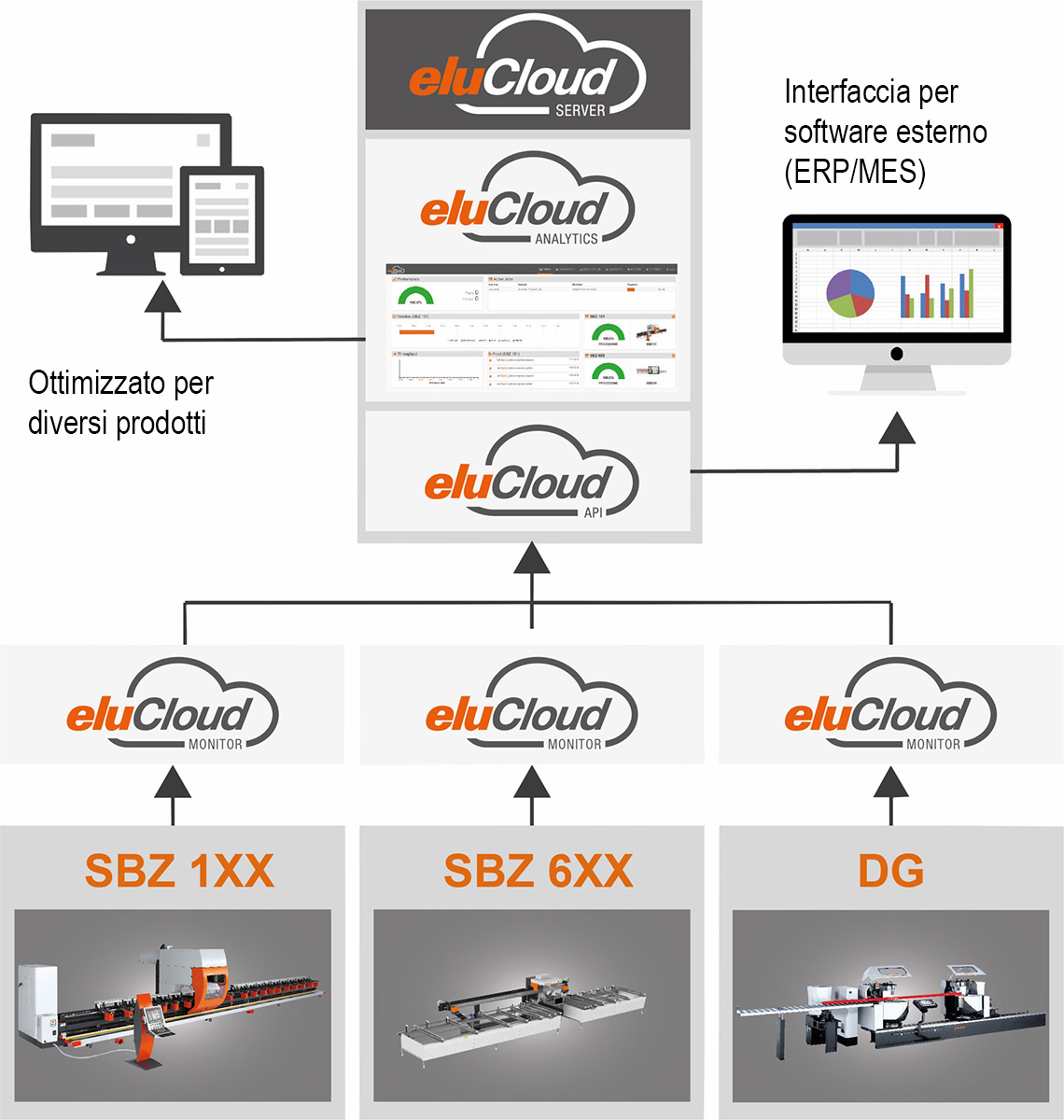

Il software è composto da quattro moduli:
- eluCloud-Monitor (Acquisizione dei dati della macchina)
- eluCloud-Server (Conservazione e preparazione dei dati per la valutazione)
- eluCloud-Analytics (Analisi dei dati e valutazione dettagliata)
- eluCloud-API (Interfaccia con il pool di dati della macchina e analisi già create)
“Il passaggio a Flexium+ è arrivato al momento giusto. Grazie all’FXServer fornito da Flexium+, collegare l’SBZ 151 a eluCloud è stato relativamente semplice. La nostra soluzione cloud genera valore aggiunto per il cliente, in cui è possibile aumentare la produttività e ottimizzare i processi”, conclude Felix Schlachter.
(Settembre 2019)
