Sonderwerkzeuge

zurück zur Liste

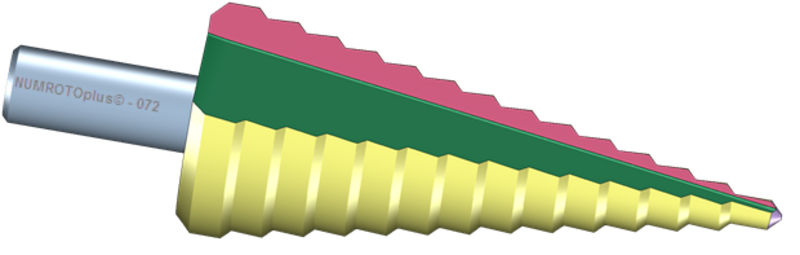

  • Blechschälbohrer

    • Dieser so genannte Blechschälbohrer ist mit einem Achswinkel geschliffen.
    • Gut erkennbar ist wie die Nut seitlich entlang der Werkzeugachse vom Zentrum wegläuft.
    • Die Stufen am Umfang werden generell in einer Vorbearbeitung rund geschliffen.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

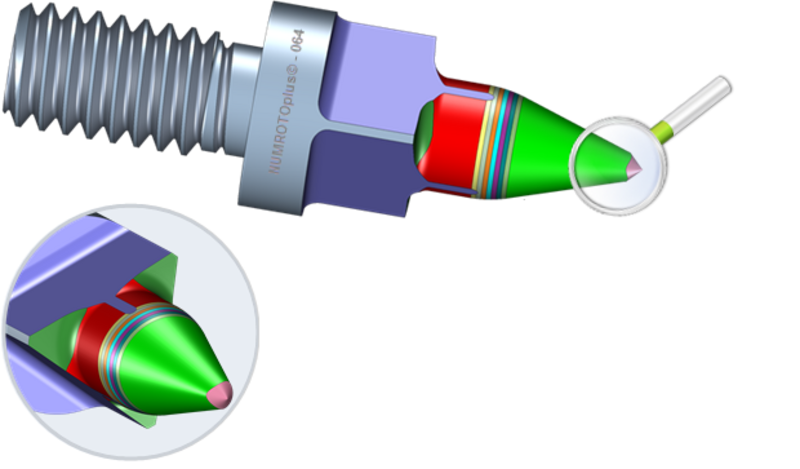

  • Fliessformbohrer

    • Das Werkzeug ist am Umfang mit einer Polygon-Überlagerung programmiert.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) und zusätzlich CH-50052480 (Spezial-Schleiffunktionen) Voraussetzung.

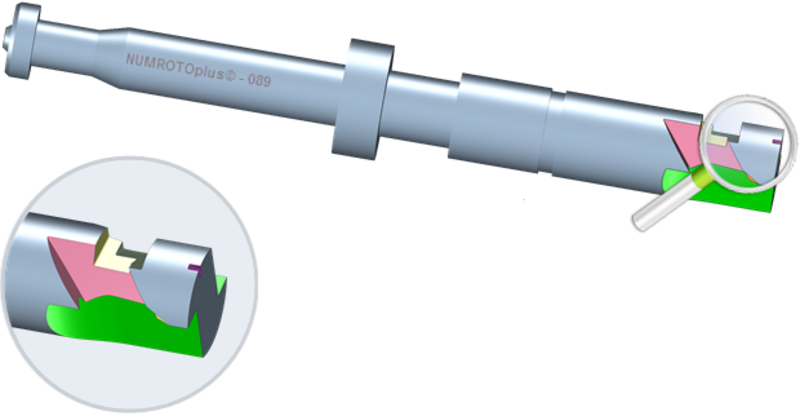

  • Kupplung

    • Dieses Bauteil wurde vollumfänglich mit der Komponente 'Manuelle Schleifbahn' programmiert.
    • Für dieses Werkzeug wird eine Ausbaustufe benötigt, in der die Komponente 'Manuelle Schleifbahn' zur Verfügung steht. Zur Auswahl stehen die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Sufenbohrer).

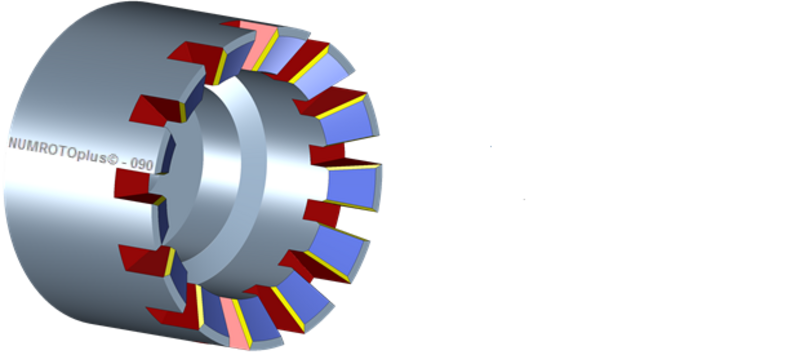

  • Kupplung-Zahnrad

    • Dieses Bauteil wurde vollumfänglich mit der Komponente 'Manuelle Schleifbahn' programmiert.
    • Für dieses Werkzeug wird eine Ausbaustufe benötigt, in der die Komponente 'Manuelle Schleifbahn' zur Verfügung steht. Zur Auswahl stehen die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Stufenbohrer).

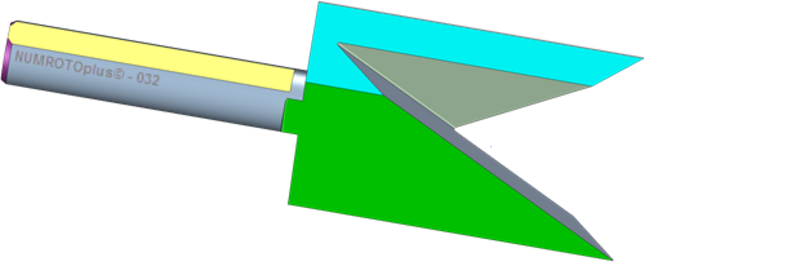

  • Messtasterspitze

    • Diese Messtasterspitze wurde vollumfänglich mit der Komponente 'Manuelle Schleifbahn' programmiert.
    • Für dieses Werkzeug wird eine Ausbaustufe benötigt, in der die Komponente 'Manuelle Schleifbahn' zur Verfügung steht. Zur Auswahl stehen die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Sufenbohrer).

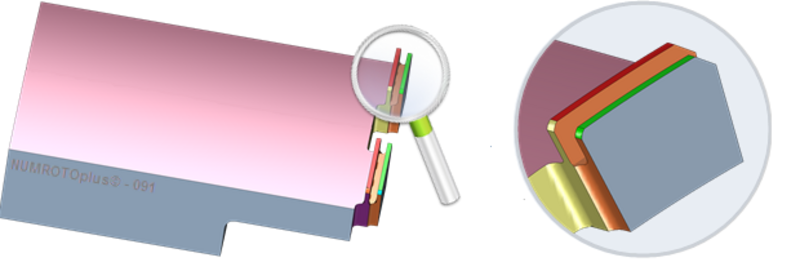

  • Papier-Schneidmesser

    • Dieses Werkzeug wurde vollumfänglich mit der Komponente 'Manuelle Schleifbahn' programmiert.
    • Für dieses Werkzeug wird eine Ausbaustufe benötigt, in der die Komponente 'Manuelle Schleifbahn' zur Verfügung steht. Zur Auswahl stehen die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Sufenbohrer).


  • Plattensitz

    • Die Sitze werden mit einer Hochfrequenzspindel und passendem Schleifstift geschliffen.
    • Für dieses Werkzeug wird Artikelnummer CH-50052480 (Spezial-Schleiffunktionen) benötigt, in der die Operation 'Manuelle Profilschleifbahn' zur Verfügung steht.
    • Zur Auswahl stehen die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Sufenbohrer).

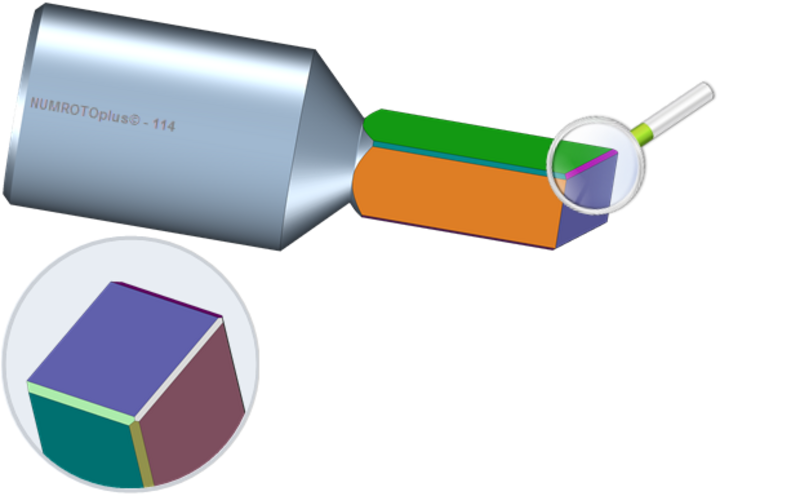

  • Stempel

    • Dieser Stempel wurde vollumfänglich mit der Komponente 'Manuelle Schleifbahn' programmiert.
    • Für dieses Werkzeug wird eine Ausbaustufe benötigt, in der die Komponente 'Manuelle Schleifbahn' zur Verfügung steht. Zur Auswahl stehen die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Sufenbohrer).

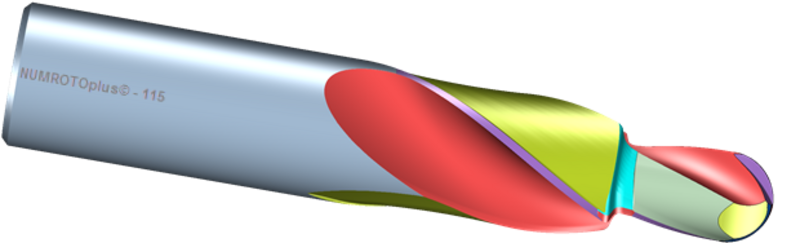

  • Stufenbohrer mit Kugelstirn

    • Für dieses Werkzeug wird ein Stufenbohrer (mit DXF-Formstufe) mit einem Fräser (Kugelstirn) kombiniert.
    • Für dieses Werkzeug sind Artikelnummer CH-50052380 (Komplexe Bohrer / Sufenbohrer), CH-50052080 (Erweiterung Formstufen) und CH-50052350 (Einfache Fräser) Voraussetzung.

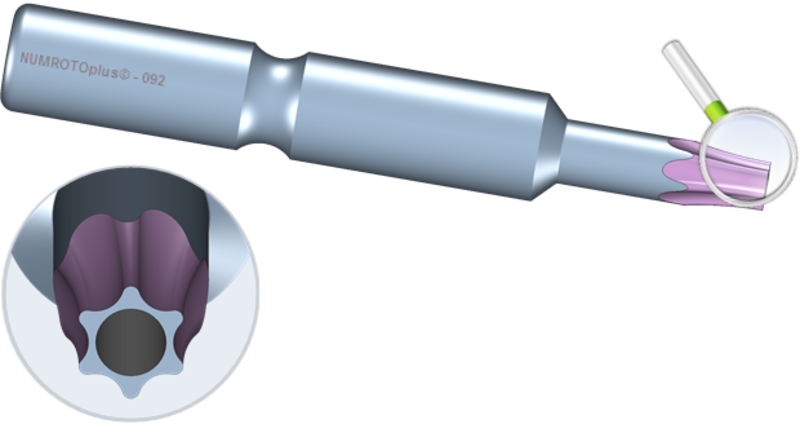

  • Torx

    • Spezialwerkzeug mit stirnseitiger Form.
    • Für dieses Werkzeug sind Artikelnummer CH-50052150 (Formfräser) und CH-50052450 (Spannsystem-Transformation) Voraussetzung.


  • Allgemeines Polygon

    • Tiefschleifen eines allgemeinen Polygons aus einer Rundstange.
      - Schleifen von Kurvenscheiben.
      - Unrunde Schaftformen von Drehwerkzeugen.
    • Für dieses Werkzeug sind Artikelnummer CH-50052150 (Formfräser) und CH-50052450 (Spannsystem-Transformation) Voraussetzung.

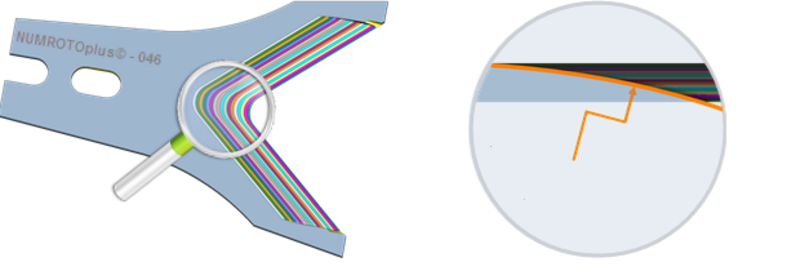

  • Keramikmesser

    • Formschleifen mit radialer Zustellung.
    • Für dieses Werkzeug sind Artikelnummer CH-50052150 (Formfräser) und CH-50052450 (Spannsystem-Transformation) Voraussetzung.
