Spezial-Schleiffunktionen

Artikel Nr. CH-50052480

Diese Zusatzoption beinhaltet folgende Funktionen:

Überlagerung einer sinusförmigen Bewegung zur Modifikation des Durchmessers (Polygonmodifikation) für folgende Operationen:
- Nuten (nur bei Formfräsern), Manueller Hub, Manuelle Schleifbahn, Einstechschleifen (nur bei Formfräsern).
- Mögliche Anwendung: Fliessformbohrer, Zusatzoperationen für Gewindeformer.
Schleifoperation: Manuelle Profilschleifbahn:
- Abkopieren eines Profils, welches auf einer Ebene definiert werden kann.
- Schleifprinzip: Umfangsschleifen in Formrichtung.
- Mögliche Anwendung: Schleifen von Plattensitzen.
Automatisches Ausrichten des Eingriffspunktes der manuellen Nut auf 12 Uhr Position bei Verwendung von Formscheiben. Nur bei Bohrern anwendbar.
Korrekturprofil für Formfräser und Formstufen.
Winkelspitze
Unabhängige Nut
Unabhängige manuelle Nut
Variabler Drall bei Burr
Ausspitzwinkel bei Bohrer-S-Ausspitzung variabel
Nut-X
Ausspitzung-X
Spanfläche entlang Radius X
Differenz Drallwinkel Kugelende zu Kugelanfang
Topfscheibe mit Form 11V5
Querschneide auf Radiusgeometrie (gerade oder s-förmig)
Für diese Option ist entweder Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) oder CH-50052380 (Komplexe Bohrer / Sufenbohrer) Voraussetzung.

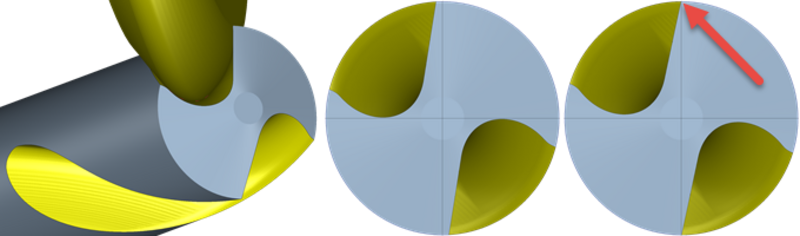

Automatisches Ausrichten des Eingriffspunktes der manuellen Nut auf 12 Uhr Position bei Verwendung von Formscheiben
- Automatisches Ausrichten des Eingriffpunktes der manuellen Nut auf 12 Uhr Position bei Verwendung von Formscheiben.

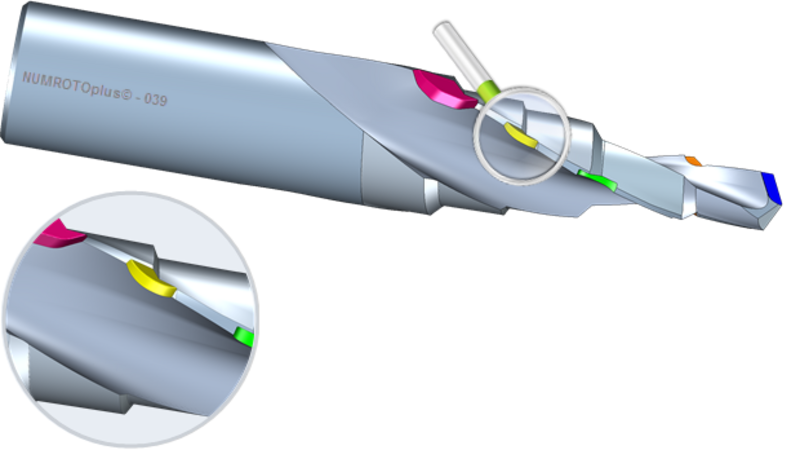

Schleifoperation: Manuelle Profilschleifbahn
- Beispiel für das Schleifen von Plattensitzen seitlich am Umfang.
- Die Sitze werden mit einer Hochfrequenzspindel und passendem Schleifstift geschliffen.
- Für dieses Werkzeug wird Artikelnummer CH-50052480 (Spezial-Schleiffunktionen) benötigt. Die Operation 'Manuelle Profilschleifbahn' steht dort zur Verfügung und kann für die Artikelnummer CH-50052150 (Formfräser), CH-50052360 (Komplexe Fräser) und CH-50052380 (Komplexe Bohrer / Sufenbohrer) angewendet werden.

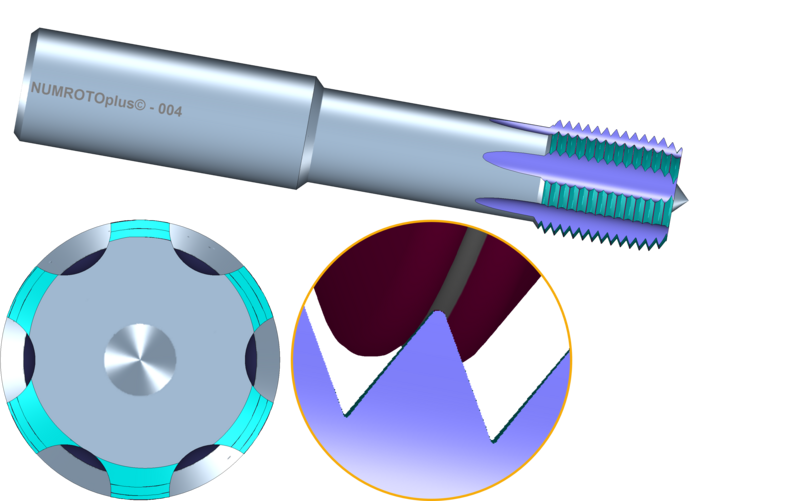

Polygonmodifikation
- Gewindeformer mit abgerundeter Gewindespitze und Polygonmodifikation.
- Für dieses Werkzeug sind Artikelnummer CH-50052150 (Formfräser), CH-50052680 (Gewindeformer) und CH-50052480 (Spezial-Schleiffunktionen) Voraussetzung.
