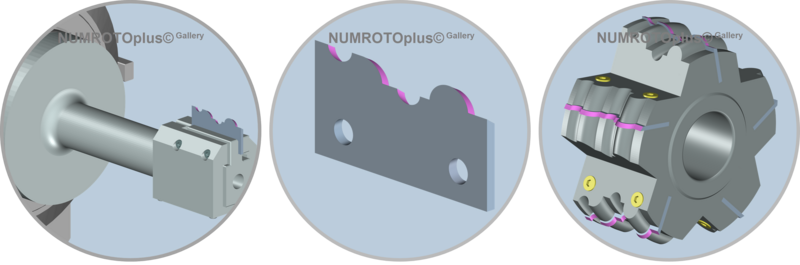

Die Profilplatte wird nicht im Fräskopf geschliffen, sondern in einem Produktionsspannsystem, welches masslich unterschiedlich ist. Mit dem Profileditor wird das vom Fräser zu erzeugende Profil gezeichnet oder falls vorhanden importiert.
Die Plattenlage wird mit Durchmesser (Flugkreis), Spanwinkel, Achswinkel beschrieben, wie die Platte auf dem Fräskopf montiert ist. Auf die Schneide der Platte wird ein verzerrtes Profil geschliffen.
Das Profil der Platte wird durch Spannsystem-Transformationen von der Originallage der Platte im Fräskopf zur Lage der Platte beim Schleifen im Produktionsspannsystem berechnet.
Nach dem Schleifen wird die Platte in den Messerkopf gespannt. Das zu erzeugende Profil ist dann geometrisch korrekt.
Mit diesem Verfahren können Profilplatten für jeden Messerkopf-Durchmesser und frei wählebaren Radial-/Achswinkel mit einem Produktionsspannsystem geschliffen werden. Selbst Ungenauigkeiten im Messerkopf können bei Bedarf mit der Spannsystem-Tranformation korrigiert werden.
- Für Profilplatten ist Artikelnummer CH-50052150 (Formfräser) und CH-50052450 (Spannsystem-Transformation) Voraussetzung.
