NUMgrind GC – 外圆磨床 CNC 整体解决方案

NUMgrind GC 包是 NUM CNC 软件技术包的新增专用应用软件,可简化大量任务的机床编程,包括外圆和内圆磨削、砂轮<s>成形</s>(修型)和砂轮修整。

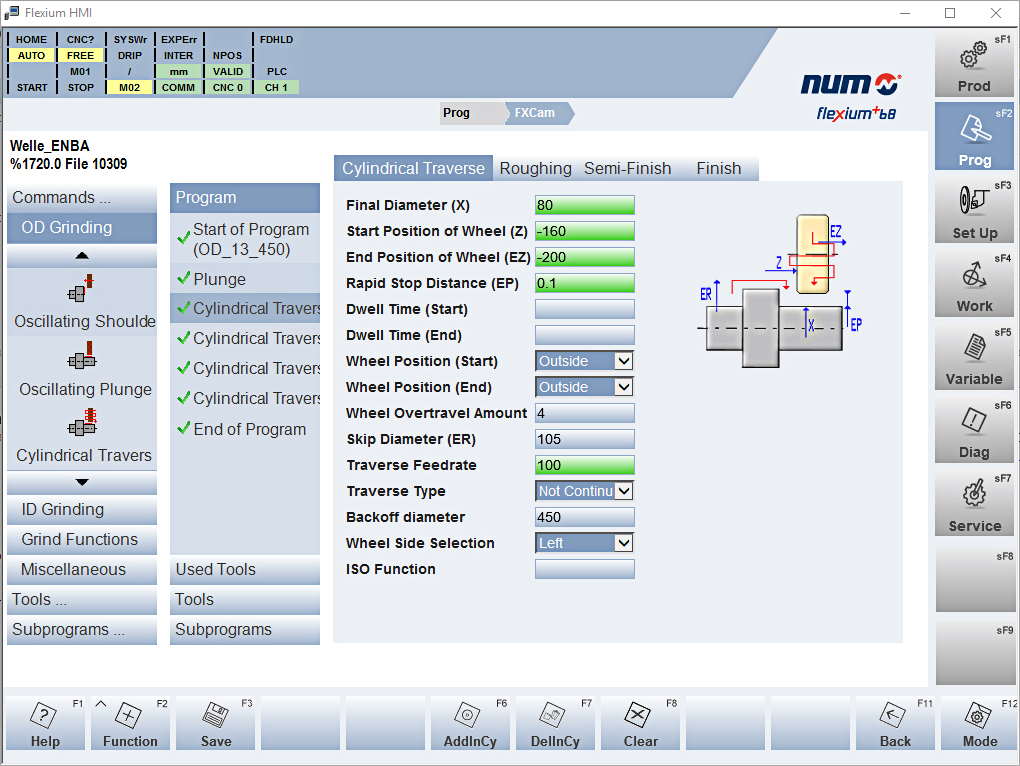

NUMgrind HMI GC 通过使用高度直观的图形人机界面 (HMI)、对话式“填空”型对话框或这两种形式的组合,专门用于简化 CNC 机床的程序创建。不同于使用CAD/CAM转化工作站来生成CNC加工控制程序,NUMgrind HMI GC直接定位于制造环节。这使得车间人员在处理日常加工任务(如磨削)时更迅速而高效,更容易实现多人多机协同工作。

除专用 HMI 外,NUMgrind GC 包还包含:

  •  固定循环
  • 磨削功能
  • 砂轮定义
  • 手册

可用固定磨削循环:

  •  深插铣/多深插铣
  • 带有倾斜轴的深插铣(斜向深插铣)
  • 摆动深插铣/多深插铣
  • 油缸横移装置
  • 轮廓磨削
  • 锥形横移装置
  • 凸肩摆动
  • 凸肩深插铣
  • 凸肩横移装置
  • 带圆角/倒角的凸肩

可用固有磨削功能:

  • 砂轮选择
  • 锥度修正
  • 不同原点设置
  •  零件示教程序
  • 测量
  • 成形
  • 修整

 可用固有砂轮定义:

  • 滚轮修整器
  • 标准砂轮
  • 专用砂轮
  • 角向砂轮



结论

NUM NUMgrind GC 包提供用于创建零件程序的专用外圆磨削 HMI。除大量固定磨削循环外,该程序包还包括专用磨削功能(例如,不同原点或砂轮修整)和砂轮定义以及外圆磨削技术的专用手册。与市场上其他外圆磨削解决方案相比,其可为用户提供更简便的开发附加循环的方式。


简而言之,NUMgrind GC 包可有助于机床制造商节省数年的开发时间且显著降低操作人员的学习曲线。
