Cette suite logicielle compatible Windows permet la génération interactive et hors ligne de programmes pièce pour les machines-outils à commande numérique

NUM a lancé un nouvel outil logiciel qui permet aux utilisateurs de machines-outils CNC de générer et de tester des programmes pièces hors ligne en mode interactif. Cet outil va permettre d’augmenter la productivité des ateliers en autorisant un usinage sans interruptions.

La nouvelle suite logicielle Flexium Office développée par NUM fonctionne sur tout PC équipé de Windows 7/8 ou 10. Elle offre l’accès à toutes les IHM métier disponible sur les commandes numériques NUM, sans avoir besoin d'accéder à la machine-outil CNC concernée. Le programme pièce correspondant peut être créé hors ligne, puis testé, également hors ligne, à l'aide du logiciel de simulation Flexium 3D, avant d'être transféré sur la machine cible.

Les IHM métier spécifiques font partie de la suite logicielle Flexium CAM (Computer Aided Manufacturing). Ces IHM couvrent un grand nombre d’applications, en particulier dans le domaine des engrenages, du fraisage et de la rectification.

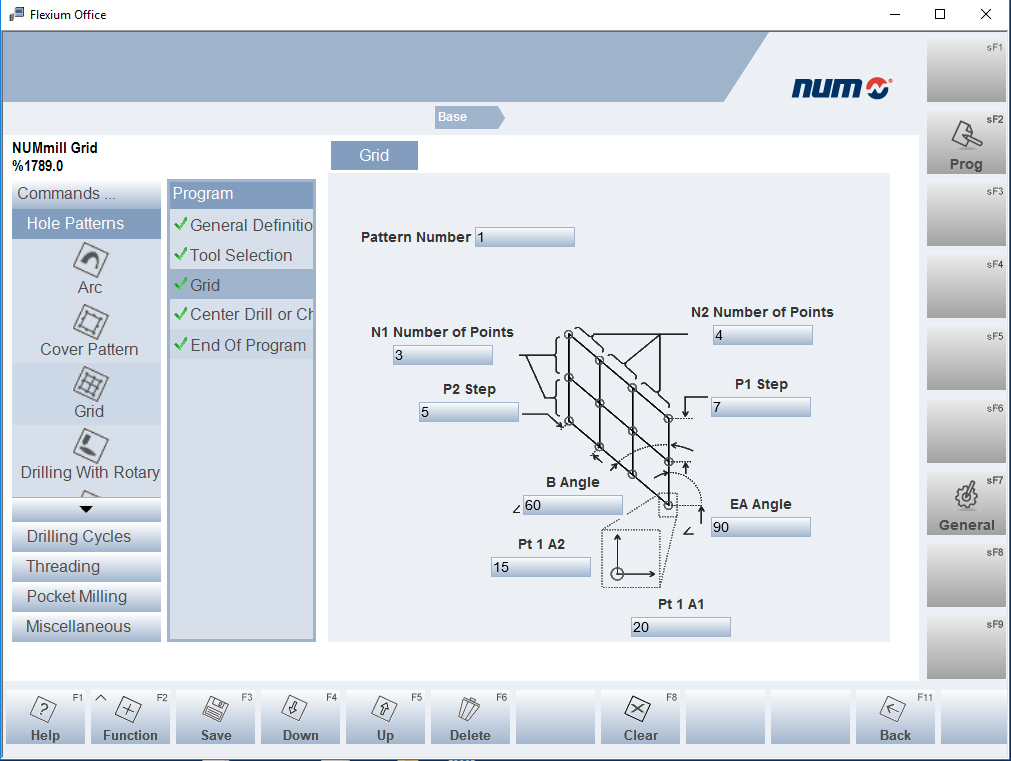

Après avoir sélectionné l'IHM métier la plus adaptée à la tâche, l'utilisateur va simplement définir les données de base pour le projet en cours puis entrer facilement les caractéristiques des cycles à effectuer grâce à l’ergonomie des pages dédiées et aux commandes de flux de travail disponibles sur Flexium Office. Ce logiciel qui prend en charge 14 langues différentes permet d’ouvrir et de sauvegarder plusieurs projets, ce qui permet le développement en équipe. Dès que l'utilisateur est satisfait du processus et du flux de travail d'un projet, il peut générer automatiquement le programme pièce CNC correspondant.

Le programme CNC peut être transféré directement à une machine désignée dans l'usine de production, généralement par l’intermédiaire d’un réseau TCP/IP, ou traité par le logiciel de simulation Flexium 3D pour une évaluation plus approfondie avant d'être envoyé en production. Le principal avantage de la simulation est qu'elle permet aux utilisateurs d'optimiser n'importe quel programme pièce en code ISO hors ligne, ce qui contribue à maximiser la productivité en laissant la machine-outil CNC libre pour la fabrication.

Ce puissant logiciel de simulation permet une visualisation complète de la trajectoire du centre outil et la simulation de l'enlèvement de matière sur le brut, ainsi qu'un contrôle automatique des collisions entre les composants de la machine, l'outil et la pièce. Le logiciel crée une image couleur dynamique, montrant la pièce sous la forme d'un volume 3D qui peut être orienté afin d’obtenir une visualisation sous n'importe quelle perspective.

La suite logicielle Flexium Office fonctionne sur n'importe quel PC équipé de Windows 7 ou supérieur et ne nécessite aucune configuration graphique particulière. Il occupe environ 30 Mo d'espace libre sur le disque dur ou le SSD, et le logiciel de simulation Flexium 3D demande, quant à lui, un minimum de 4 Go de RAM. Pour des performances maximales, une configuration avec un processeur double cœur i3 ou i5 est recommandée.
