Centre d‘usinage du bois à commande numérique 28 axes - Une longue expérience associée à une grande précision pour une qualité maximale
Pour le travail d‘ingénierie du bois à haute précision, Krüsi apparaît depuis près de 50 ans comme une référence incontournable. Le superbe territoire de l‘Appenzell a récemment vu naître un centre de transformation du bois conçu par Krüsi Maschinenbau AG, jumelé à une commande CNC de NUM valant tous les superlatifs. Le centre d‘usinage MC15 à commande numérique peut être équipé de 28 axes et jusqu‘à 6 têtes, chacune dotée de 4 outils de traitement. Les poutres de 650 cm de large, 300 cm de haut et d‘une longueur variable de 1 200 cm minimum pour un poids allant jusqu‘à 1,5 tonne, peuvent être aisément et rapidement rectifiées sur toutes leurs arêtes.
Sans l’équipement CNC de Krüsi, il aurait tout bonnement impensable d’élever les structures en bois d’architectes visionnaires telles que ceux du Centre Pompidou de Metz, de l’immeuble Tamedia de Zurich ou du club de golf Nine-Bridges, en Corée du Sud. Ces bâtisses se composent en effet de plusieurs centaines d’éléments extrêmement dissemblables les uns des autres. Le matériel de haute précision mis au point par Krüsi permet de travailler tous les éléments de menuiserie, quel que soit le niveau de complexité ou de résistance de la construction.
L’entreprise Krüsi Maschinenbau AG, qui emploie un effectif d’environ 20 personnes dont le siège est situé à Schönengrund, dans la région de l’Appenzell, est distante de seulement quelques kilomètres de la société suisse de rang international NUM. Outre ses équipements high-tech spécialisés dans l’usinage de formes libres, NUM commercialise une gamme complète de déligneuses, machines de construction de chalets et machines de menuiserie.
La première collaboration entre NUM AG et Krüsi Maschinenbau AG remonte au milieu des années 1980. À l’époque, la première machine d’usinage à commande CNC entièrement automatisée au monde venait d’être mise sur le marché avec grand succès. La mise au point et la réalisation du centre de transformation du bois à commande numérique MC15, d’une conception entièrement nouvelle, sont le fruit d’une étroite coopération entre Krüsi et NUM. Ce dispositif CNC d’usinage du bois ultramoderne permet de réaliser toutes les opérations de sciage, fraisage, rabotage, rainurage, feuillurage, perçage et filetage de différentes pièces de bois. Le centre MC15 convient à tous les travaux modernes et conventionnels d’ingénierie du bois soumis aux exigences de qualité et de précision les plus élevées.

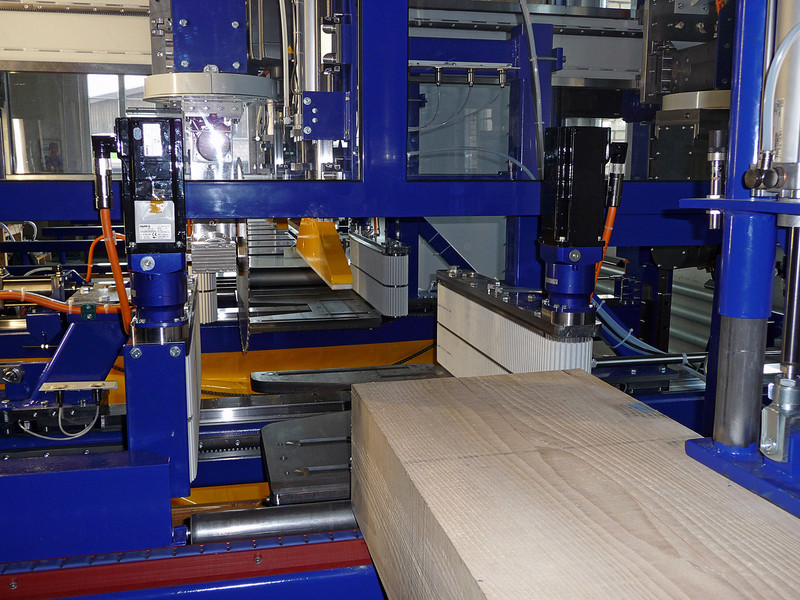

La conception du centre MC15 est modulaire, ce qui signifie que le nombre de têtes d’usinage, ainsi que les dimensions de la station de chargement et de déchargement, peuvent être ajustés selon les besoins. Le centre MC15 lui-même possède des dimensions imposantes afin de permettre la rectification de poutres en bois jusqu’à 30 x 60 x 1 200 cm. Mesurant 28 mètres de long, 3 m en largeur et au-dessus du sol, avec une implantation à 1 mètre de profondeur, ce centre de transformation du bois CNC de dernière génération passe difficilement inaperçu. Pour faciliter la manutention des poutres pesant jusqu’à 1,5 tonne, le pôle des abscisses est muni d’une quadruple motorisation configurée en deux couples de moteurs situés de part et d’autre de l’axe. Chacun d’eux est pilotable individuellement. Toutefois, leur utilisation est généralement synchronisée. Les 6 têtes d’usinage sont mues latéralement au moyen de leur propre moteur sur l’axe des ordonnées. Ces têtes sont montées sur deux supports, à raison d’un au-dessus et l’autre en dessous de la pièce de bois. Ces supports sont positionnés en hauteur via deux axes Z à double motorisation. Les 6 têtes d’usinage, prévues chacune pour accueillir une broche, peuvent être équipées de 4 outils distincts.

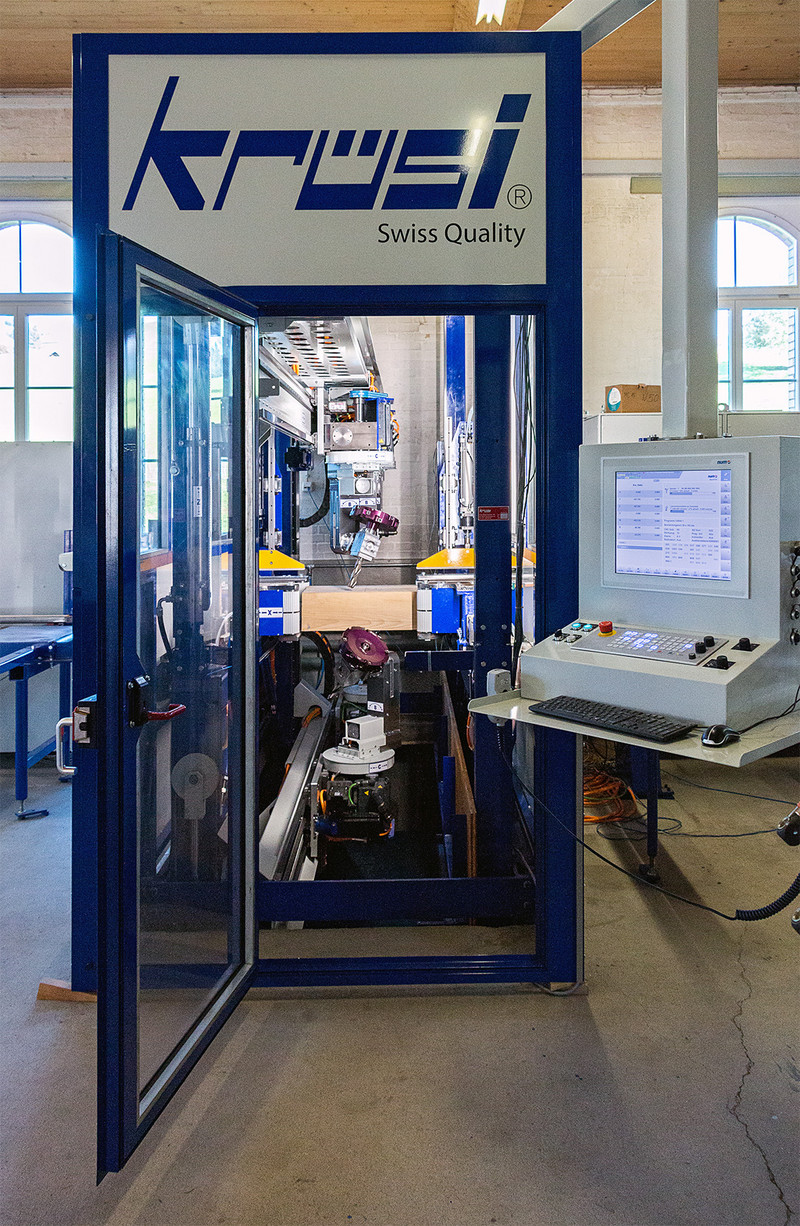

Le pilotage des 28 axes est confié à une commande CNC Flexium+ de NUM. Hormis les fonctions de contrôle de sécurité intégrées, ce centre d’usinage du bois à commande numérique est équipé d’un dispositif NUMDrive X pour le contrôle des axes, de moteurs SHX à câble unique pour les commandes de rotation, ainsi que d’un écran tactile FS192LS regroupant l’ensemble des organes de la machine. Tous ces composants sont fournis par NUM, seul fabricant à même de garantir un fonctionnement parfait et précis de la machine du début à la fin du processus de rectification.
Ce nouveau centre de transformation du bois à conception CNC intéresse plusieurs clients, dont certains ont d’ores et déjà passé commande d’une unité. Les visiteurs du salon de l’industrie du bois Holz 2016, organisé à Bâle, ont pu découvrir le centre MC15 lors de sa première apparition publique. La réalisation d’une machine de dimensions supérieures destinée à la rectification de poutres encore plus volumineuses est déjà en cours d’étude. L’objectif poursuivi, qui est de procurer aux clients un avantage sur ce marché chaque jour plus concurrentiel, reste inchangé.
(Septembre 2017)
