NUMROTO Draw

NUMROTO Draw für einheitliche und wirklichkeitsgetreue Produktdokumentation mit umfangreichen Exportfunktionen.

NUMROTO ist auf dem Markt sehr verbreitet. Auf diesen CNC-Systemen sind viele Millionen Werkzeug-Datensätze abgespeichert. NUMROTO Draw ermöglicht sowohl für bestehende als auch für neue Werkzeuge eine einheitliche und wirklichkeitsgetreue Produktdokumentation. Diese wird weitgehend automatisch erzeugt, wodurch sich Zeit und Kosten einsparen lassen.

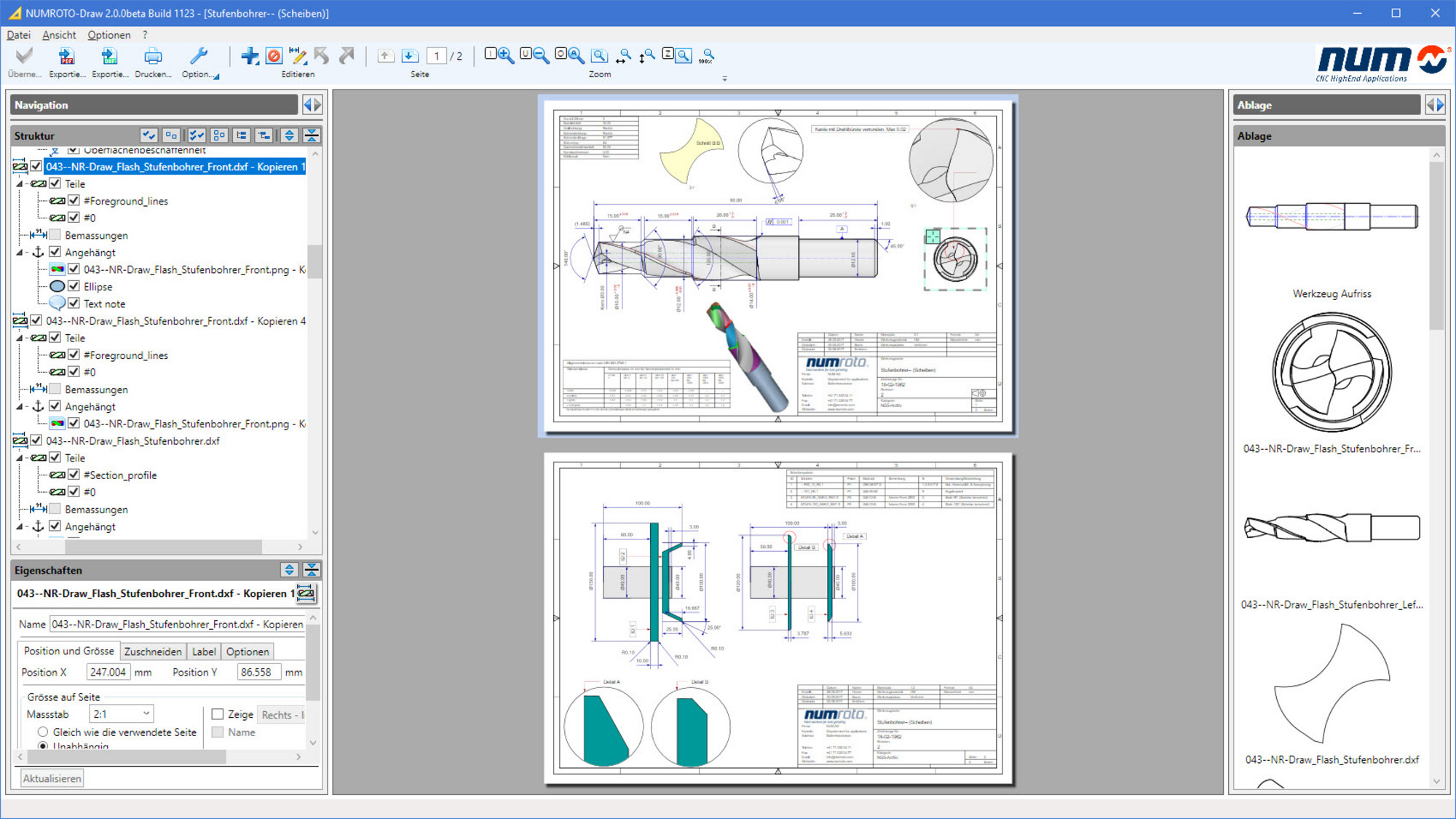

Bei NUMROTO Draw wird der Aufriss des Werkzeugs sowie der Zeichnungskopf automatisch erzeugt. Folglich lohnt sich die Zeichnungserstellung schon bei Kleinserien und beim Nachschärfen. Die Funktionalität wurde in der Zwischenzeit stark erweitert, sodass diese Software heute auch für sehr anspruchsvolle Werkzeuge mit mehreren Schnitt-Ansichten eingesetzt werden kann. Mit dieser Produktdokumentation können auch Endkunden mit hohen Zertifizierungs-Standards optimal bedient werden.

NUMROTO Draw erstellt diese Produktdokumentation aus den gleichen Daten, welche auch zum Schleifen des entsprechenden Werkzeugs verwendet werden.

NUMROTO Draw nutzt die gesamte Infrastruktur von NUMROTO und kann somit auch beliebige Detailansichten aus der 3D-Simulation übernehmen. Alle Formatierungsinformationen werden in der NUMROTO-Datenbank beim entsprechenden Werkzeug-Datensatz abgelegt und somit auch im Rahmen des NUMROTO - Backup-Konzepts gesichert.

Alle Anwender, die in den vergangen Jahren auf NUMROTO gesetzt haben, können dank diesem Konzept NUMROTO Draw ohne Mehraufwand auch für Ihre bestehenden Werkzeuge nutzen.

NUMROTO Draw kann auch von „Nicht-Schleifern“ bedient werden. Dank der strikten Trennung vom Schleifprozess, haben die in NUMROTO Draw manuell ergänzten Eingaben keine Rückwirkung auf das Schleifprogramm und damit auch nicht auf das Schleifergebnis.

Die Standard-Bemassung wird automatisch erzeugt. Falls anders gewünscht, kann der Anwender die Bemassung seinen Vorstellungen entsprechend anpassen. Jedem Mass können ergänzende Informationen wie Masseinheiten und Toleranzen sowie Farb- und Schriftattribute zugeordnet werden. Überschriften und zusätzliche Bemassungen sind frei wählbar.

Viel Freiheit hat der Anwender auch beim Layout der Zeichnung. Den Dokumentkopf inklusive Firmenlogo kann er kundenspezifisch gestalten. Alle Felder sind frei editierbar und die Werkzeugbezeichnung kann direkt von der NUMROTO-Datenbank übernommen werden. Zusätzlich lässt sich eine separate Tabelle mit Kenngrössen des abgebildeten Werkzeugs anordnen.

Das Format der Ausgabe kann, abhängig von den am PC angeschlossenen Druckertypen, von A4 bis zu einem Grossformat gewählt werden. Auch benutzerdefinierte Seitengrössen sind konfigurierbar.

Zur Weiterverarbeitung in Warenwirtschafts- oder CAD-Systemen stehen Export-Formate wie XPS, PDF und zukünftig voraussichtlich auch DXF zur Verfügung.

NUMROTO Draw lässt sich weitgehend selber erlernen. Auch Anfänger können bedenkenlos auf die Software „losgelassen werden“. Eine effiziente Einführung lässt sich problemlos in einem halben Tag realisieren.
