Taglio 3D a getto d’acqua - Precisione per massima qualità

La società operante a livello internazionale, Perndorfer Maschinenbau KG, si è specializzata nel taglio a getto d’acqua, nella realizzazione di impianti e macchine per il taglio a getto d’acqua. Tra i prodotti realizzati dalla ditta Perndorfer si annoverano macchine per il taglio a getto d’acqua 2D e 3D a controllo numerico ed altamente tecnologiche. In collaborazione con NUM è stato realizzato un impianto per taglio a getto d’acqua a 5 assi, in grado di lavorare in modo efficiente ed estremamente preciso, pezzi di grandi dimensioni esterne fino a un massimo 9000 x 4000 mm.

La società fondata nel 1985 dal proprietario Franz Perndorfer, è attualmente una delle aziende più innovative del settore. Grazie alla collaborazione di circa 60 dipendenti qualificati la società Perndorfer opera costantemente e con successo sul mercato internazionale e si contraddistingue per innovazione, precisione, qualità e capacità concorrenziali. La collaborazione con NUM è iniziata circa 20 anni fa, ed è stata caratterizzata da una crescita costante.

I decenni di esperienza accumulata nella progettazione, nello sviluppo e nella produzione di impianti di taglio a getto d’acqua con controllo numerico e di costruzione di macchine speciali consentono all’azienda Perndorfer di offrire in questo settore e per le tecnologie ad esso connesse una vasta gamma di servizi. Le richieste specifiche dei clienti vengono attuate in modo flessibile e competente operando in stretta collaborazione con NUM. Tale modus operandi è attuato in ogni campo: progettazione di prototipi, concepimento della soluzione completa e realizzazione di impianti personalizzati, nonché corsi di formazione, consulenza specifica sul posto e assistenza 24 ore su 24.

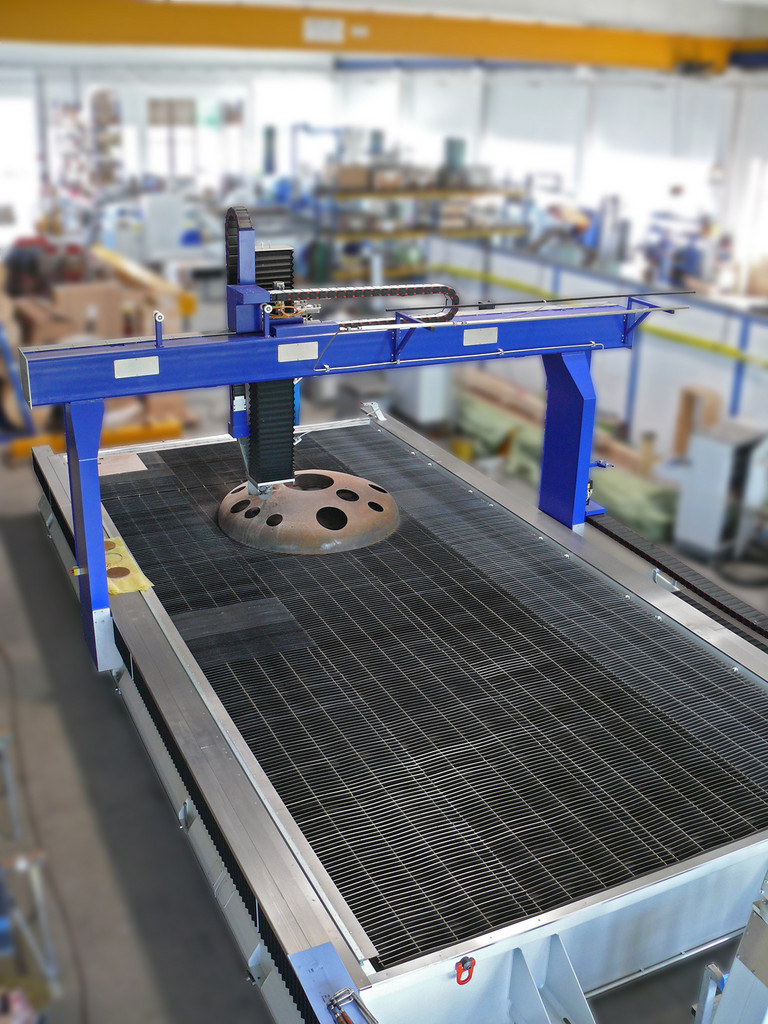

Nel caso della macchina illustrata si tratta di un impianto di taglio a getto d’acqua a 5 assi in grado di realizzare efficientemente tagli su acciaio di spessore fino a 140 mm e su alluminio fino a 180 mm, tramite  getto d’acqua da 4000 bar con miscela di sostanze abrasive. Il fondo Klöpper, anch’esso rappresentato, formato da acciaio spesso 6 mm, può essere tagliato in modo preciso con avanzamento da 330 mm al minuto. In questo caso è possibile programmare l’angolo di taglio desiderato. Inoltre è possibile tagliare faccette, già preparate per la successiva saldatura di ulteriori pezzi quali per es. flange, tubi, scambiatori di calore, ecc. In tal modo è garantito uno svolgimento rapido del lavoro.

Su questa macchina è possibile tagliare pezzi con misura esterna massima di 9000 x 4000 mm di lunghezza laterale e fino a 500 mm di altezza. A seconda delle esigenze del cliente tali misure possono essere modificate secondo le necessità, scegliendo, in fase di progettazione della macchina, un portale corrispondentemente alto, su cui è montato l’asse Z, comprensivo della testa di taglio 3D.

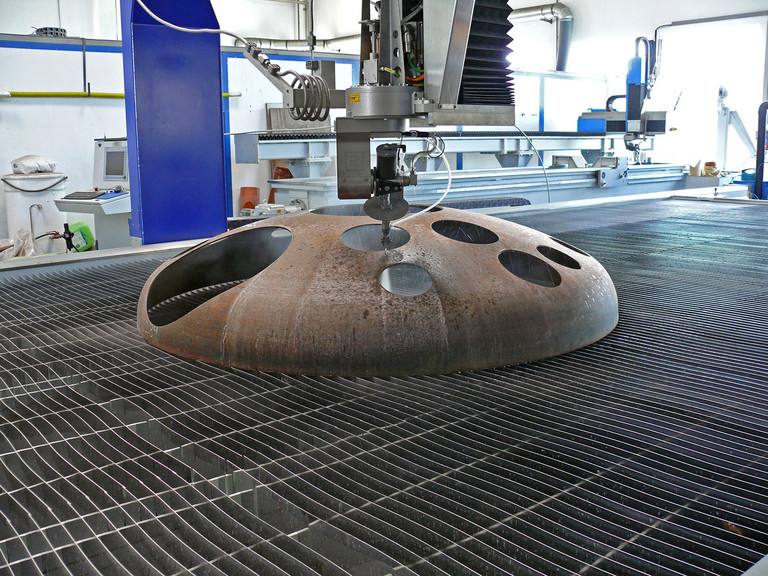

Questa macchina è idonea per il taglio di piastre 2D di qualsiasi tipo o per il taglio 3D di vari pezzi quali tubi, serbatoi o coperchi per serbatoi di accumulo pressione, come i fondi Klöpper, rappresentati in questa figura. La macchina è concepita in modo da poter montare una testa di saldatura a 5 assi e può quindi essere utilizzata anche come saldatrice automatica.

I pezzi posizionati sul tavolo possono essere lavorati su tutti i lati in modo ottimale con la testa di taglio a 5 assi a controllo numerico. Questa macchina da taglio a getto d’acqua è equipaggiata con controllo numerico Flexium NUM a 6 assi, funzione gantry, testa a getto d’acqua a 5 assi. Per le due società Perndorfer e NUM è fondamentale l’implementazione di una soluzione completa. Infatti soltanto così è possibile garantire in tutte le fasi di lavoro la qualità che determina un risultato finale altamente preciso e qualitativamente elevato. La collaborazione tra Perndorfer e NUM è caratterizzata da un dialogo molto intenso già dalla primissima fase del progetto, che si protrae nella realizzazione dello stesso fino alla accettazione e messa in servizio della macchina al cliente. Ovviamente dopo l’accettazione della macchina per molti anni viene offerta al cliente finale un’assistenza competente e ben organizzata.

Il prodotto finale preciso e qualitativamente elevato che viene offerto al cliente fornendo una macchina Perndorfer con controllo numerico NUM CNC, garantisce un vantaggio rispetto alla concorrenza di mercato. Il vantaggio concorrenziale del cliente è l’obiettivo ma anche la motivazione dell’operato di Perndorfer e NUM.

(Settembre 2014)
